疏水閥門產品類型及工作原理
類別：公司新聞 ? 發布時間：2021-08-11 09:01 ? 瀏覽： 次
疏水閥門是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。
根據蒸汽疏水閥門工作原理的不同，蒸汽疏水閥門可化為以下三種類型：
1：機械型：依靠蒸汽疏水閥門內凝結水液衛高度的變化而動
(1)浮球式：浮子為封閉的空心球體
(2)敞口向上浮子式：浮子為開口向上的桶型
(3)敞口向下浮子式：浮子為開口向下的桶型

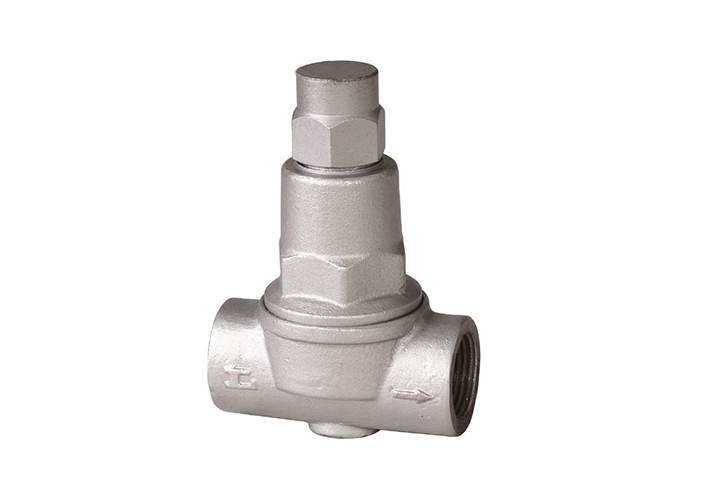

3：熱動力型：依靠液體的熱動力學性質的變化而動作。
(1)圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作
(2)脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板式，坐在兩極節流孔板之間形的不同壓力，驅使閥瓣動作。
<img alt="疏水閥門產品類型及工作原理" 熱動力型疏水閥"="" data-cke-saved-src="http://valve-hg.com/uploads/allimg/200409/2-200409143311436.jpg" src="http://valve-hg.com/uploads/allimg/200409/2-200409143311436.jpg" style="margin: 0px; padding: 0px; list-style-type: none; border: 0px; width: 608px; height: 416px;">
疏水閥門工作原理：
1.蒸汽疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。開車時，桶在底部，閥門全開。凝結水進入疏水閥后流到桶底，充滿閥體，全部浸沒桶體，然后，凝結水通過全開閥門排至回水集管。
2.蒸汽也從桶體底部進入疏水閥，占據桶體內的頂部，產生浮力。桶體慢慢升起，逐漸向閥座方向移動杠桿，直到完全關閉閥門?？諝夂投趸細怏w通過桶體的排氣小孔，聚集在疏水閥的頂部。從排氣孔排出的蒸汽，都會因疏水閥的散熱而凝結。
3.當進來的凝結水開始充滿桶體時桶體開始對杠桿產生一個拉力。隨著凝結水位不斷升高，產生的力不斷增加，直到能夠克服壓差，打開閥門。
4.閥門開始打開，作用在閥瓣上的壓差就會減小。桶體將迅速下降，使閥門全開。積聚在疏水閥頂部的不凝性氣體先排出，然后凝結水排出。水流從桶體流出時帶動污物一起流出疏水閥。凝結水排放的同時，蒸汽重新開始進入疏水閥，新的一個周期又開始了。
