類別：調節閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

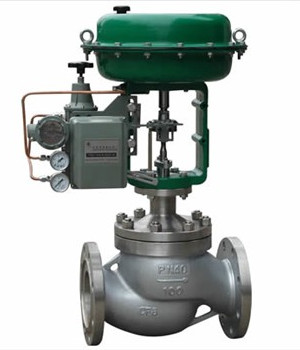

ZMAP氣動單座調節閥是自動控制系統中常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座調節閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合單座調節閥性能參數。
ZMAP氣動單座調節閥規格與技術參數：
|
DN/mm |
PN |
環境溫度/℃ |
固有流量特性 |
氣源壓力不超過/MPa |
|||||
|
25～300 |
16，40，64 |
-30～60 |
直線、等百分比 |
0.25 |
|||||
|
DN /mm |
流通能力 |
行程/mm |
配用執行器型號 |
灰鑄鐵閥 |
|||||
|
單座 |
雙座 |
PN |
工作壓力/MPa |
介質溫度/℃ |
|||||
|
25 |
8 |
10 |
16 |
ZMA-2 |
16 |
1.6 |
≤200 |
||
|
32 |
12 |
16 |
|||||||
|
40 |
20 |
25 |
25 |
ZMA-3 |
|||||
|
50 |
32 |
40 |
|||||||
|
65 |
50 |
63 |
40 |
ZMA-4 |
|||||
|
80 |
80 |
100 |
|||||||
|
100 |
120 |
160 |
|||||||
|
125 |
200 |
250 |
60 |
ZMA-5 |
|||||
|
150 |
280 |
400 |
|||||||
|
200 |
450 |
630 |
|||||||
|
250 |
|
1000 |
100 |
ZMA-6 |
|||||
|
300 |
|
1600 |
|||||||
ZMAP氣動單座調節閥主要零件材料
|
PN |
閥體、上閥蓋、下閥蓋 |
閥芯、閥桿、閥座 |
墊片 |
填料 |
|
16 |
HT200 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
|
40 |
ZG25 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
|
64 |
1Cr18Ni9 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
ZMAP氣動單座調節閥執行機構主要技術參數：
|
型 號 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面積cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
彈簧范圍KPa |
20～100(標準)；40～200；80～240；20～60；60～100 |
|||||
ZMAP氣動單座調節閥允許壓差：
|
供氣壓力 |
彈簧壓力 |
公稱通徑 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20-100 |
允許壓差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
|
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 ?Copyright ? 上海貴策閥門有限公司 版權所有 |
