1200℃高溫蝶閥
類別：蝶閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
高溫調控蝶閥（1200℃ SO2二氧化硫?qū)Ｓ玫y）
一、HTDQ36P1W高溫調節控制閥產品簡介：
我公司該產品是特殊設計的HTDQ36P1W高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪
蝸桿、電動、氣動，滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系
統中的高爐配風、鍋爐管道作為控制調節閥使用。國家專利產品，專利號：ZL 98 2 17879.4。
二、HTDQ36P1W高溫調節控制閥標準與規范：
設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。
三、HTDQ36P1W高溫調節控制閥性能參數和主要零件材料：
技術參數和性能參數 | 主要零件材料 | ||||||
公稱通徑 | 公稱壓力 | 適用溫度 | 適用介質 | 閥體 | 閥板 | 閥桿 | 填料 |
DN200～ DN1800 | 0.25MPa | ≤1350℃ | SO2、SO3 及其他高溫 氣體 | 20 號鋼板 內襯復合 耐火材料 | XD-4 高 溫合金 | XD-4 高 溫合金 | 柔性石墨+因 科鎳爾 |

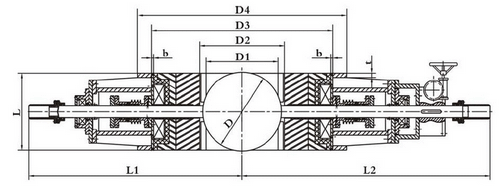

五、HTDQ36P1W高溫調節控制閥外形及連接尺寸：
公稱通徑 | L | D | D1 | D2 | D3 | D4 | b | t | L1 | L2 | |
DN(mm) | NPS | ||||||||||
600 | 24 | 470 | 600 | 580 | 630 | 1220 | 1370 | 30 | 22 | 1220 | 1460 |
