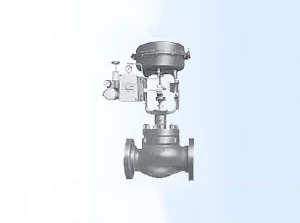

產品型號：CV300-TCB

產品概述：

TCB籠式調節閥是?種改進型壓力平衡式的調節閥,該閥套筒上裝有高性能的密封環,有效的提高了泄漏等級,閥體流體通道呈S流線型,還設有一個改善套筒周?chē)黧w平穩流動的導流翼,優點是壓降損失小,流量大,可調范圍廣,流量特性曲線精度高,動態穩定性好,噪音低,空化腐蝕小。

調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。

技術參數和性能

閥體

型式:直通單座鑄造球型閥

公稱通徑:40,50,65,80,loomm

公稱壓力:ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa

連接型式:法蘭式:FF、RF、RJ、LG

標準按JIS ANSI B16.5

JB/t79.1PN1.6MPa,JB/T79.2凹凸面

焊接式:嵌接焊SW(40~50mm)

對接焊BW(65~100mm)

材料:ht200 ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo

SCPH21 SCPH61

上閥蓋:常溫型(P):一17~+230℃

高溫型:+230~+3000C

壓蓋型式:螺栓壓緊式

填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料。

閥內組件

閥芯型式:壓力平衡式閥芯

流量特性:高精度流量特性

金屬閥座等百分比特性(%)和線性(L)

高容量流量特性

金屬閥座等百分比特性(%)和線性(L)

工作范圍:司太萊堆焊的工作溫度和壓差

材料:一17一4PH、0017Ni12Mo2)和堆焊司太萊堆焊

執行機構

型式:HA多彈簧式薄膜執行機構

膜片材料:乙丙橡膠夾尼龍

彈簧范圍:0.02~0.10;0.08~0.24MPa

供氣壓力:0.14,0.16,0.28,0.40MPa

氣源接頭:Rc1/4環境溫度:-30~+70℃

閥作用型式:氣一開式或氣一關式

附件:定位器、手輪機構、閥位傳送器

性能

泄漏量:符合標準ANSI B16.104IV級,小于額定Cv的0.01%

回差:1%(帶定位器)

線,性:±1%(帶定位器)

備注:采用標準的V型聚四氟乙烯填料

可調范圍:50:1

外型尺寸及結構圖：
