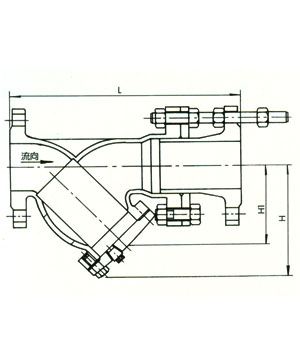

一、YSTFY型伸縮過濾器圖：
我公司YSTFY型伸縮過濾器是Y型過濾器與伸縮接頭的組合，主要用于高層建筑、多層建筑或工廠內給排水配管，通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端，便于清除雜物以保證閥類或設備之正常使用。Y型拉桿伸縮過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。另加不銹鋼伸縮拉桿，補償管道尺寸，安裝靈活。
二、YSTFY型伸縮過濾器連接尺寸：
通徑DN | L | D | D1 | D2 | B | f | n-φ |
50 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 350 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
80 | 400 | 195 | 160 | 135 | 20 | 3 | 8-φ18 |
100 | 450 | 215 | 180 | 155 | 20 | 3 | 8-φ18 |
125 | 500 | 245 | 210 | 185 | 22 | 3 | 8-φ18 |
150 | 550 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
200 | 650 | 335 | 295 | 265 | 26 | 3 | 12-φ23 |
250 | 775 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
300 | 900 | 460 | 410 | 375 | 30 | 4 | 12-φ25 |
三、YSTFY型伸縮過濾器零件材料：
殼體材質 | 碳鋼WCB、黃銅B62 | 不銹鋼304、316、316L |
濾框濾網材質 | 不銹鋼304、316、316L | |
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
防爆級別 | BS5501: IIA、IIB、IIC | |
環境溫度（℃） | -30~380 | -80~450 |
公稱壓力（MPa） | 0.6~5.0（150Lb~600Lb） | |
過濾精度（目/in） | 10~300 | |
