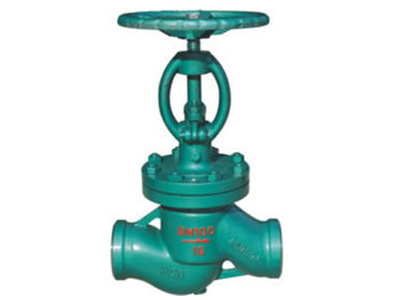

水封截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 結構特點及用途

    1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力0.6～1MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。

    2、DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。

    3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。

    4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。

    5、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

    6、DS系列水封閥門適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

    制造驗收技術標準

    1、制造驗收技術條件參照GB/T 12234, GB/T 12235

    2、閥門結構長度按 GB/T12221

    3、閥門法蘭尺寸按 JB/T 78-79, GB/T 9112-9124

    主要性能規范：

    試驗壓力

    試驗壓力 公稱壓力
    1.0 1.6 2.4 4.0 6.4 10.0
    殼體強度試驗 1.5 2.4 3.8 6.0 9.6 15.0
    密封試驗 1.1 1.8 2.8 4.4 7.0 11.0
    上密封試驗 1.1 1.8 2.8 4.4 7.0 11.0
    氣密封試驗 0.5~0.7

    使用范圍

    產品類別 適用溫度（℃） 適用介質
    碳鋼型（C） ≤425 水、蒸汽、油品、非腐蝕性氣體
    合金鋼（I） ≤550

    主要零件材料

    產品類型 零件名稱
    閥體、閥蓋、支架 閥桿 閥板、閥瓣

    密封面

    		 閥座密封面 閥桿螺母 填料
    碳鋼型（C） WCB25

    1Cr13

    或2Cr13

    		 Cr13型不銹鋼和硬質合金 不銹鋼 鋁青銅 柔性石墨
    合金鋼（I） WC6 Cr5Mo1 38CrMoAIA

    20Cr1Mo1VA

    		 鈷基合金 硬質合金

    尺寸圖紙：

    主要外形尺寸和連接尺寸：

    DS/J61(H)-25 (40)

    公稱通徑DN（mm） 尺寸
    L D1 D2 H D0
    10 130 10 28 272 120
    15 130 15 41 272 120
    20 150 20 44 280 120
    25 160 25 52 332 160
    32 190 32 64 342 160
    40 200 40 75 395 200
    50 230 50 75 431 240
    65 290 65 103 457 280
    80 310 80 116 505 320
    100 350 100 140 549 360
    125 400 125 171 621 400
    150 480 150 198 705 400
    200 600 200 254 828 400

    DS/J41H-25

    公稱通徑DN

    （mm）

    		 尺寸
    L D D1 D2 b Z-Φd H D0
    D0 130 90 60 40 16 4-14 272 120
    130 130 95 65 45 16 4-14 272 120
    150 150 105 75 55 16 4-14 280 120
    160 160 115 85 65 16 4-14 332 160
    190 190 135 100 78 18 4-18 342 160
    200 200 145 110 85 18 4-18 395 200
    230 230 160 125 100 20 4-18 431 240
    290 290 180 145 120 22 8-18 457 280
    310 310 195 160 135 22 8-18 505 320
    350 350 230 190 160 24 8-23 549 360
    400 400 270 220 188 28 8-25 621 400
    480 480 300 250 218 30 8-25 703 400
    600 600 360 310 278 34 12-25 828 400

    DS/J41H-40

    公稱通徑

    DN

    （mm）

    		 尺寸
    L D D1 D2 b Z-Φd D3

    f

    		 H D0
    10 130 90 60 40 16 4-14 35 4 272 120
    15 130 95 65 45 16 4-14 40 4 272 120
    20 150 105 75 55 16 4-14 51 4 280 120
    25 160 115 85 65 16 4-14 58 4 332 160
    32 190 135 100 78 18 4-18 66 4 342 160
    40 200 145 110 85 18 4-18 76 4 395 200
    50 230 160 125 100 20 4-18 88 4 437 246
    65 290 180 145 120 22 8-18 110 4 457 280
    80 310 195 160 135 22 8-18 121 4 505 320
    100 350 230 190 160 24 8-23 150 4.5 549 360
    125 400 270 220 188 28 8-25 176 4.5 621 400
    150 480 300 250 218 30 8-25 204 4.5 705 400
    200 600 360 310 278 34 12-25



    ?
