您當前位置：主頁 > 產品中心 > 閥門 > 截止閥 >

產品中心

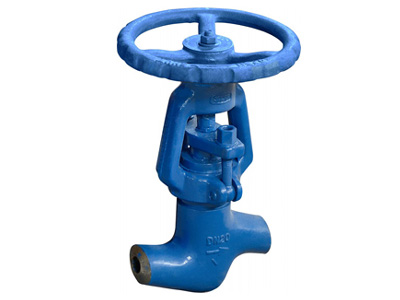

J61Y截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 主要特點及用途

    1、閥門與管路連接采用焊接式結構。

    2、密封面不易磨損、擦傷、密封性能好、壽命長。

    3、結構緊湊、啟閉性好、高度小、維修方便。

    4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

    制造驗收技術標準

    1、制造驗收技術條件按JB/T3595或E101的規定。

    2、閥門結構長度按ANSI B16.10或E101的規定。

    3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

    主要性能和使用規范：

    產品型號 公稱壓力PN(MPa) 試驗壓力(MPa) 工作壓力(MPa) 公作溫度℃ 適用介質
    客體強度 密封 P54 P55 P57
    J61H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
    J61H(Y)-200 20 30 22 / / /
    J61H(Y)-250 25 38 28 / / /
    J61H(Y)-320 32 48 36 / / /
    J61Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
    J61Y-P54/140V 25 38 28 14 / /
    J61Y-P54/170V / 48 36 17 / /
    J61Y-P55/100V / 38 28 / 10 / ≤550
    J61Y-P55/140V / 48 36 / 14 /
    J61Y-P55/170V / 53 39 / 17 /
    J61Y-P57/100V / 48 36 / / 10 ≤570
    J61Y-P57/140V / 55 40 / / 14
    J61Y-P57/170V / 60 44 / / 17

    主要零件材料：

    零件名稱 閥體 閥蓋 閥桿 閥瓣 密封面 填料 閥桿螺母 手輪 緊固件
    J61H型 J961H型 25、WCB 25、WCB 鉻不銹鋼 25 鉻不銹鋼 柔性石墨 鋁青銅 可鏈鑄鐵

    優質碳鋼

    鉻鉬鋼
    J61H型 J961H型 25、WCB 25、WCB 鉻不銹鋼 25 硬質合金
    J61Y-P54型 J961Y-P54型 12Cr1MoV WC6 12Cr1MoV WC6 25Cr2MoV 12Cr1MoV 硬質合金
    J61Y-P55型 J961Y-P55型 12Cr1MoV WC6 12Cr1MoV WC6 25Cr2MoV 12Cr1MoV 硬質合金
    J61Y-P57型 J961Y-P57型 12Cr1MoV WC6、WC9 12Cr1MoV WC6、WC9 25Cr2MoV 12Cr1MoV 硬質合金

    主要尺寸：

    公稱通徑 主要外形尺寸和I連接尺寸
    L D1 D2 D3 α970 H Do
    J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
    10 120 12 25 ／ 37.5° 185 140
    15 150 17 36 ／ 37.5° 247 200
    20 170 22 42 ／ 37.5° 248 200
    25 170 26 42 ／ 37.5° 248 240
    32 180 31 44 ／ 37.5° 248.5 280
    40 230 38 60 ／ 37.5° 440 280
    50 350 50 82 ／ 32° 450 320
    65 330 69 100 110 32° 669 400
    80 470 84 108 130 32° 669 450
    100 560 107 144 165 32° 755 500
    J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
    10 120 12 28 ／ 37.5° 189 140
    15 150 17 40 ／ 37.5° 250 200
    20 170 22 46 ／ 37.5° 252 200
    25 170 26 46 ／ 37.5° 254 240
    32 180 31 49 ／ 37.5° 254 280
    40 230 38 60 ／ 37.5° 440 280
    50 350 50 90 ／ 32° 455 320
    65 330 69 104 110 32° 630 400
    80 470 84 110 140 32° 672 450
    100 560 107 148 170 32° 761 500
    ?
