調流柱塞截止閥是柱塞截止閥基礎上開發的又一新穎閥門，其結構、適用介質以及工作單位等于柱塞截止閥相似，但比之更具優越性：

（1）此閥門中，采用孔式導向套，既提高了對中性，又加大了流體通徑。

（2）此閥門中，上蓋安裝有一刻度尺，可控制流體流量。

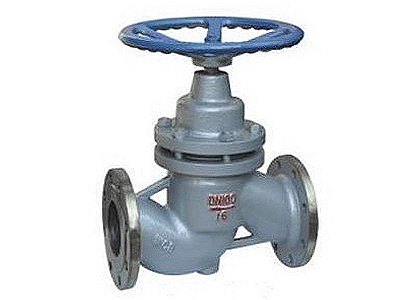

1.柱塞閥的結構和工作原理

柱塞閥是由閥體、閥蓋、閥桿、柱塞、手輪、孔架、密封圈及銅螺母等零部件組成，當旋轉手輪時，通過閥桿帶動柱塞，使之在兩個密封圈間上下往復運動，完成閥門的開啟和關閉。

在柱塞閥中，柱塞與密封圈采用過盈配合，當柱塞塞入密封圈內孔時，密持圈被壓縮并緊緊包住柱塞。這時，依靠過盈密封圈所產生的徑向分力將大于流體壓力，從而保證了密封。當柱塞抽出時，密封圓在材抖的彈性作用下，恢復原始狀態，此時，流體通過下密封圈由孔架流向出口。

由于密封圈采用新型非金屬材料制成（PTFE），具有經長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系復合材料性能好，因此，密封可靠，經久耐用。

2、柱塞閥的適用范圍：

該閥門適用與冶金、電業化工、化肥、輕工、食品等行業中，壓力為1.6~4.0MPa，溫度為250℃以下的水、汽、氣、油類等介質的管道，也可為調節閥使用。

注：1、在短時間內，冷熱交替溫差變化大的管道中，柱塞閥不能使用。

2、在介質是氨的管道中．柱塞閥不能使用。

柱塞截止閥和普通截止閥的性能比較：

柱塞閥的閥體材料

柱塞截止閥的密封圈材料

柱塞閥的試驗壓力

柱塞截止閥的性能規范

柱塞閥的主要尺寸及重量 法蘭連接柱塞閥主要結構尺寸：
