您當前位置：主頁 > 產品中心 > 閥門 > 截止閥 >

產品中心

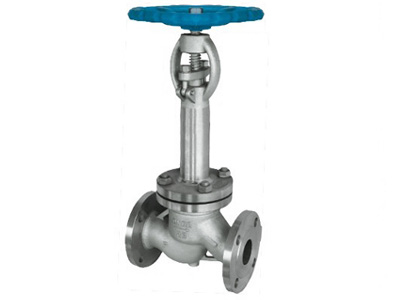

DJ41Y-150Lb,600Lb低溫截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 低溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥 門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ?，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

    執行標準：

    項目 結構長度 法蘭標準
    標準 ANSI B16.10 ANSI B16.15

    主要零件材料：

    零件名稱 閥體、閥蓋 閥桿、閥瓣 填料 支架
    材料 A352-LCB

    A352-LC3

    A351-CF8

    		 A182-F304 聚四氟乙烯 A216-WCB

    主要性能規范：

    型號 公稱壓力 常溫試壓力P2（MPa） 低溫密封試驗壓力

    （MPa）

    		 工作溫度及適用介質
    殼體 密封（氣） 上密封
    DZ41Y-150(Lb) 150 3.0 0.6 2.2 0.6 -46℃、氨液

    氮丙烷

    		 -101℃，乙烯

    二氧化碳

    		 -196℃甲烷

    液化天然氣
    DZ41Y-600(Lb) 600 15.0 0.6 11.0 0.6

    尺寸圖紙：

    主要外形尺寸和連接尺寸：

    公稱

    壓力

    （Lb）

    		 公稱通徑 尺寸
    in mm L D D1 D2 b Z-d D0 H
    -46℃ -101°C -196°C
    DJ41Y-150Lb
    150 2 50 203 152 120.5 95 16 4-19 224 110 130 170
    3 80 241 190 152.5 127 19 4-19 250 120 150 190
    4 100 292 229 190.5 157 24 8-19 350 130 160 200
    5 125 356 254 216 186 24 8-22 350 130 160 200
    6 150 406 279 241.5 216 26 8-22 355 140 170 220
    8 200 495 343 298.6 270 29 8-22 400 140 170 220
    DJ41Y-600Lb
    600 2 50 292 165 127 92 26 8-19 250 110 130 170
    3 80 356 210 168 127 32 8-22 400 120 150 190
    4 100 432 273 216 157 38 8-25 400 130 160 200
    5 125 508 330 266.5 186 45 8-29 400 130 160 200
    6 150 559 356 282 216 48 12-29 560 140 170 220
    8 200 660 419 349 270 56 12-32 630 140 170 220
    ?
