您當前位置：主頁 > 產品中心 > 閥門 > 截止閥 >

產品中心

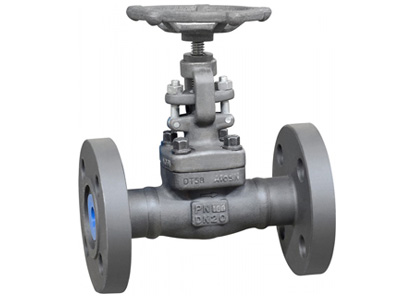

J41H-100鍛鋼截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 結構特點與用途

    1、中法蘭式、自密時式多結構滿足用戶要求。

    2、可以安裝在管道的任何位置上，啟閉迅速、耐磨耐蝕。

    3、不銹鋼截止閥適用于各腐蝕性介質上的管道上，有良好的防腐性和足夠的強度。

    4、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫的特點。

    執行標準

    設計制造：GB12224 GB/T12228 BG/T12235

    結構長度：JB/T96-95

    法蘭尺寸：JB/T82.1~82.4-94

    檢驗和試驗：GB/T13927

    性能參數

    試驗項目（PN） 1.6 2.4 4.0 6.4 10.0 16.0
    強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
    密封試驗 1.76 2.75 4.4 7.04 11.0 17.6
    氣密封試驗 0.6
    適用溫度 ≤425℃
    適用介質 水、油品、蒸氣

    結構圖片

    主要外形和連接尺寸

    公稱通徑 主要外形尺寸和連接尺寸
    L d S L1 T L2 H D0
    J41H-16   CJ41H-25   J41H-40   J11H-16   CJ11H-25   J11H-40   J61H-16C   J61H-25   J61H-40
    15 90 13 22.5 10 1/2 15 159 98
    20 100 18 28.5 11 3/4 17 190 112
    25 120 23 34.5 12 1 19 208 126
    32 140 29 43 14 1? 21 216 166
    40 170 36 49 15 1? 21 247 188
    50 200 46 61 16 2 25 290 220
    J41H-64   J11H-64   J61H-64
    15 90 13 22.5 10 1/2 15 159 98
    20 100 18 28.5 11 3/4 17 190 112
    25 120 23 34.5 12 1 19 208 126
    32 140 29 43 14 1? 21 216 166
    40 170 36 49 15 1? 21 258 188
    50 210 46 61 16 2 25 405 220
    公稱通徑 主要外形尺寸和連接尺寸
    L d S L1 T L2 H D0
    J41H-100   J11H-100   J61H-100
    15 90 13 22.5 10 1/2 15 159 98
    20 100 18 28.5 11 3/4 17 190 112
    25 120 23 34.5 12 1 19 208 126
    32 140 29 43 14 1? 21 216 166
    40 170 26 49 15 1? 21 258 188
    50 210 46 61 16 2 25 405 220
    J41H-160   J11H-160  J61H-160
    15 90 13 22.5 10 1/2 15 159 98
    20 100 18 28.5 11 3/4 17 190 112
    25 120 23 34.5 12 1 19 208 126
    32 140 29 43 14 1? 21 216 188
    40 170 36 49 15 1? 21 258 220
    50 210 46 61 16 2 25 405 220
    ?
