您當前位置：主頁 > 產品中心 > 閥門 > 球閥 >

產品中心

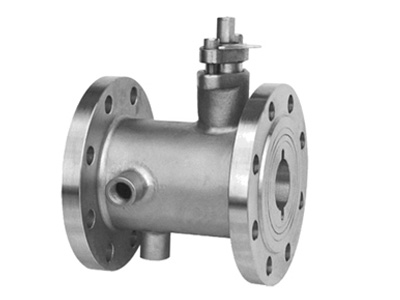

BQ41F-25保溫夾套球閥

類別：球閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 該系列閥具有良好的保溫、保冷特性，結構合理、重量輕、密封性好。其操作方式有手動、電動、氣動彈簧復位等。設計可按API、JIS、CB等標準，廣泛適用于石油、化工、冶金、制藥行業。

    安裝方式：

    常溫下的工作壓力 試驗壓力按下表規定

    公稱壓力 常溫下***高使用壓力 殼體試驗壓力 閥座試驗壓力
    低壓氣密封試驗（MPa） 高壓密封試驗（MPa）
    1.6 1.6 2.4 0.6 1.8
    2.5 2.5 3.8 0.6 2.8
    4.0 4.0 6.0 0.6 4.4
    6.4 6.4 9.6 0.6 7 1
    CLASS 150 1.93 3.0 0.6 2 1
    CLASS 300 5.1 7.7 0.6 5 6
    JIS 10K 1.37 2.4 0.6 1 5
    JIS 20K 3.64 5.8 0.6 4.0
    夾套部試驗壓力 1.0 1.5 0.6 -
    亮套部介質適用溫度 -29℃～100℃

    主要零件材料：

    零件名稱 材質
    閥體 WCB CF8 CF8M CF3 CF3M
    球 WCB+Cr CF8 CF8M CF3 CF3M
    閥桿 1Cr13 0Cr18Ni9 0Cr11Ni12Mo2 00Cr18Ni9 0Cr17Ni12Mo2
    填料 PTFE/柔性石墨

    密封副配對表：

    球閥WCBCF8CF8MCF3CF3M球閥表面Cr+或Ni/焊STL密封閥座PTFE/+金屬STL

    尺寸圖紙：

    尺寸表：

    mm

    公稱

    通徑

    		 實際

    通徑

    		 L JIS 10K JIS 20K
    法蘭 D G T f c N-h 法蘭 D G T f c N-h
    20 19 117 40 140(127) 85(73) 16(14.3) 2(1.6) 105

    (98.5)

    		 4-19

    (4-16)

    		 40 140(156) 85(73) 18(20.7) 2(1.6)

    105(114.5)

    4-1

    9(4-22)
    25 25 127 50 155(152) 100(92) 16(15.9) 2(1.6) 120

    (120.5)

    		 4-19

    (4-19)

    		 50 155(165) 100(92) 18(22.3) 18(22.3) 2(1.6)

    8-1

    9(8-19)
    40 38 165 65 175(178) 120(105) 18(17.5) 2(1.6)

    14

    0(139.5)

    		 4-19

    (4-19)

    		 65 175(190) 120(105) 20(25.4) 20(25.4) 2(1.6) 8-19

    (8-22)
    50 51 178 80 185(190) 130(127) 18(19.1) 2(1.6) 150

    (152.5)

    		 8-19

    (4-19)

    		 80 200(210) 135(127) 22(28.6) 22(28.6) 2(1.6) 8-23

    (8-22)
    80 76 229 150 280(279) 215(216) 22(25.4) 2(1.6) 240

    (241.5)

    		 8-23

    (8-22)

    100 102 254 200 330(343) 265(270) 22(28.6) 2(1.6) 290

    (298.5)

    		 12-23

    (8-22)

    150 152 292 250 400(406) 325(324) 24(30.4) 2(1.6) 355

    (362.0)

    		 12-25

    (12-25)

    200 203 330 350 490(533) 415(413) 26(30.5) 3(1.6)

    455

    (476.0)

    		 16-25

    (12-29)

    注：O內尺寸為ANSI標準尺寸，法蘭尺寸也可按JB 79-94的規定。

    也可根據用戶需要提供氣動、電動驅動型。

    mm

    公稱通徑 結構尺寸 H W
    E Q ZG3/4"
    20 58.5 147 ZG3/4" 101 160
    25 63.5 156 ZG3/4" 106 160
    40 62.5 181 ZG3/4" 125 230
    50 68 218 ZG3/4" 135 230
    80 82 275 ZG3/4" 193 400
    100 83 300 ZG3/4" 265 700
    150 95 403 ZG3" 355 1100
    200 100 492 ZG3" 410 1500
    ?
