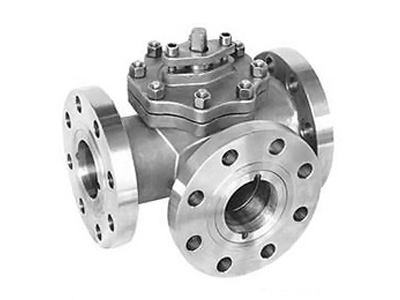

Q45F-16三通球閥

類別：球閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 四面座三通球閥具有結構緊湊、密封性好的特點“L”型和“I”型，其中還“L”型可實現對介質流向進行切換兩種工況。

    手動型

    法蘭尺寸按ANSI 150Lb、300Lb、JIS10K、20K JB/T79-94等標準。

    可提供電動驅動方式

    圖A，“L”型可實現對介質的分流和混流，四種工況；圖B，其驅動方式有手動、氣動、氣動彈簧復位、電動等。

    主要零件材料：

    零件名稱 材質
    閥體 WCB CF8 CF8M CF3 CF3M
    球 WCB、HCr 1Cr18Ni9 0Cr71Ni12Mo2

    00Cr18Ni9

    		 00Cr71Ni12Mo2
    閥座 PTFE/2Cr13
    閥桿 1Cr13 1Cr18Ni9 0Cr71Ni12Mo2 00Cr18Ni9 00Cr71Ni12Mo2
    填料 PTFE、柔性石墨

    尺寸表：

    公稱通徑 d1 d H L1 L2 W
    15 1/2" 15 15 64 140 70 130
    20 3/4" 20 20 84 165 83 160
    25 1" 25 25 84 165 83 160
    40 1 1/2" 40 40 152 250 125 500
    50 2" 50 50 157 260 130 500
    65 2 1/2" 65 65 183 320 160 800
    80 3" 80 80 183 320 160 800
    100 4" 100 100 195 370 185 800
    125 5" 125 125 355 510 255 850
    150△ 6" 150 125 355 510 255 850
    200△ 8" 200 150 430 580 290 1500
    250△ 10" 254 203 475 670 335 ＊
    300△ 12" 300 254 550 720 360 ＊

    注：帶”△”，即DN150以上可生產縮口型。

    ?
