您當前位置：主頁 > 產品中心 > 閥門 > 球閥 >

產品中心
QY-3卡套式球閥

類別：球閥 ? 發布時間：2020-12-25 12:26 ? 瀏覽： 次

　　上海滬貢閥門制造有限公司從事〖QY-3卡套式球閥〗的供應商,可提供卡套式球閥結構圖,卡套式球閥外形尺寸圖,卡套式球閥型號,卡套式球閥作用特點,卡套式球閥工作原理,卡套式球閥批發廠家,卡套式球閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于QY-3卡套式球閥說明書的詳細概述:

特性：

　　公稱壓力:≤6.4Mpa

　　適用溫度:-20℃～65℃

　　適用介質：水.油，氣等

　　材質:20#,A105,SS304,SS316,SS316L.

　　連接形式:卡套連接;螺紋連接

序號 零件名稱 不銹鋼 碳鋼
1 閥體 SS304 SS304L SS316 SS316L SS321 20# A105
2 閥座 PTFE PTFE
3 球 SS304 SS304L SS316 SS316L SS321 20# A105
4 閥桿 SS304 SS304L SS316 SS316L SS321 20# A105
5 閥桿密封 PTFE PTFE
6 手柄 塑料 塑料
7 閥蓋墊片 PTFE PTFE
8 閥蓋 SS304 SS304L SS316 SS316L SS321 20# A105
9 螺母 SS304 SS304L SS316 SS316L SS321 20# A105
10 單卡/雙卡 SS304 SS304L SS316 SS316L SS321 20# A105

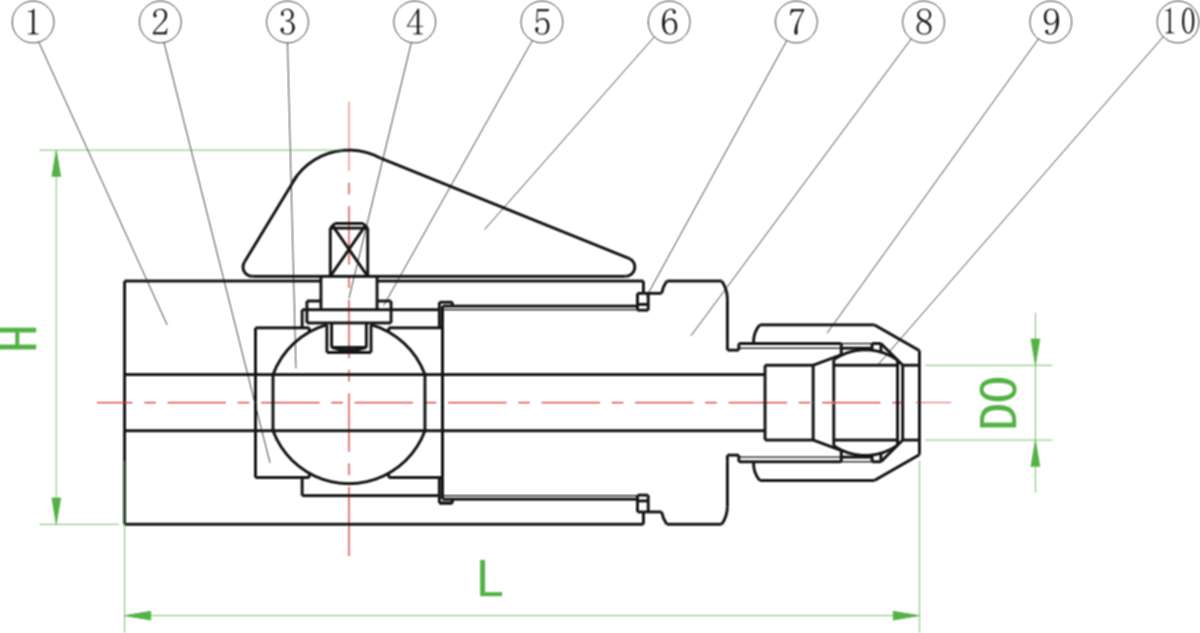

尺寸圖：

QY-3卡套式球閥

公稱通徑 D0 L H
DN3 Φ6 80 ≈40
DN6 Φ8 82 ≈40
DN10 Φ10 84 ≈40

　　QY-3卡套式球閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是QY-3卡套式球閥。儀表QY-3卡套式球閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。QY-3卡套式球閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。

卡套式球閥工作原理

　　QY-3卡套式球閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.QY-3卡套式球閥與壓力表配合使用.一般的QY-3卡套式球閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

卡套式球閥有哪些技術參數

　　1、公稱通徑6~40mm

　　2、壓力范圍1.6～42Mpa

　　3、適用介質水、油品、蒸汽、石油氣等

　　4、制造標準GB ANSI JIS

卡套式球閥在安裝的時候應該注意哪些事項

　　1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

　　2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。

卡套式球閥針對不同工況應如何選用應對

　　1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫QY-3卡套式球閥。

　　2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式QY-3卡套式球閥。

　　3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼QY-3卡套式球閥。

　　4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封QY-3卡套式球閥。

　　5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節QY-3卡套式球閥。

　　6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的QY-3卡套式球閥;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。

　　7、成品油的輸送管線和貯存設備，選用法蘭連接的QY-3卡套式球閥。

　　8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的QY-3卡套式球閥。

　　9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的QY-3卡套式球閥。
?
