天然氣疏水閥
類別：疏水器 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
一、天然氣疏水閥產品概述
我公司TSS43H系列天然氣疏水閥是一種全自動零泄露的新型疏水閥，該產品在無其它動力的條件下利用浮球和杠桿平衡原理實現天然氣礦的氣水分離和自動排放天然氣儲罐中沉積水（液），在排放、水（液）的過程中無天然氣泄露，能適應各種工況，具有最佳節能和環保效果。
二、天然氣疏水閥功能特點
1. 全自動連續作業，有水就排，無水自動關閉，沉積水（液）排放率100%。
2. 阻氣嚴密，無天然氣泄露，泄露率為零。
3. 自動沉降污物，實行定期排污，抗污能力強，無阻塞現象。
4. 內件材料為全不銹鋼，閥體內壁經防腐處理，使用壽命長。
5. 安裝方便，無需調試，運行平穩，無噪聲，安全可靠。
三、天然氣疏水閥技術特性
型號 | 公稱通徑 | 公稱壓力（MPa） | 工作壓力（MPa） | 工作溫度（℃） | 排水量（m3/h） | 泄露率（氣）（%） | 排放率（液）（%） |
TSS43H-16 | 25 32 40 50 65 80 100 150 | 1.6 | ≤1.0 | 常溫 | 2-50 | 0 | 100 |
TSS43H-25 | 2.5 | ≤1.6 | |||||
TSS43H-40 | 4.0 | ≤2.0 | |||||
TSS43H-63 | 6.3 | ≤3.5 | |||||
TSS43H-100 | 10.0 | ≤6.3 |

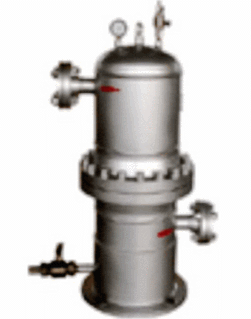

四、天然氣疏水閥TSS43H外形簡圖
A、進水口 B、排水口 C、排污口 D、回氣口 E、壓力表 （圖一）
五、天然氣疏水閥型號、規格、工作參數、安裝尺寸
TSS43H天然氣疏水閥可疏液體可以為油、水或凝析油的混合液體例見（表一）。
如果天然氣中含有H2S氣體，應選用抗硫型天然氣疏水閥，抗硫天然氣疏水閥的型號前加“K”。表示（）內的型號即為相應型號的抗硫型疏水閥。
表一：
型 號 | 公稱壓力（MPa） | 工作壓力 上限MPa | 進、出口法蘭 | 排量（t/h） | 安裝尺寸 | ||||
DN | PN | H1 | H2 | H3 | L | ||||
TSS43H-63 (KTSS43H-63) | 6.3 | 3.5 | 50 | 6.3 | 8、10 | 950 | 360 | 1350 | 555 |
備注 | 1. 排污口連接尺寸：帶管接的球閥 DN20 PN6.3 H4=100 2. 回氣口連接尺寸：DN10 PN6.3 3. 法蘭標準：DN50 PN6.3 JB/T82.2-94A型 4. 所有規格的安裝尺寸均相同 | ||||||||
六、天然氣疏水閥選用方法
1、疏水點的最高工作壓力不應超過表一所列工作壓力的上限值，否則疏水閥可能產生自鎖而不能工作。
2、表一所列排量是指達到相應的工作壓力上限時連續排放一小時的排放量。用戶應根據實際工況的工作壓力以及產液量的不均勻性，按實際平均小時產液量的2-5倍選用表中的排量規格。實際工作壓力離上限值差距越大、產液量越不均勻、短時間內產液量越大（指股狀來
