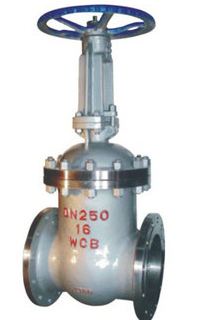

一、Z42H雙閘板閘閥產品介紹：
我公司閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。閘閥具有以下優點：1、流體阻力小,密封面受介質的忡刷和侵蝕小。2、開閉較省力。3、介質流向不受限制,不擾流、不降低壓力。4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。
設計與制造 | GB/T12234JB/T3595 |
結構長度 | GB/T12221 |
法蘭連接尺寸 | GB9113JB/T79 |
檢驗與試驗 | JB/T3595JB/T9092 |
壓力與溫度基準 | JB/T3595ANSIB16.34 |
二、Z42H雙閘板閘閥產品性能規范
公稱壓力 | 100 | |
強度試驗 | MPa | 15.0 |
密封試驗 | 11.0 | |
上密封試驗 | 11.0 | |
氣體密封試驗 | 0.6 | |
三、Z42H雙閘板閘閥主要零件材料及使用范圍
產品型號 | Z42Y-100Z942Y-100 | Z42Y-100VZ942Y-100V |
閥體 | WCB | WC6/WC9 |
閥蓋 | WCB | 12Cr1MoV |
閥桿 | 38CrMoAlA | 25Cr2MoV |
閘板 | 25/WCB | WC6/WC9 |
萬向頂 | 38CrMoAlA | 38CrMoAlA |
螺栓 | B7 | 25Cr2MoV |
適用介質 | 水，汽，油品等 | 水，汽，油品等 |
最高工作溫度 | 425℃ | 550/590℃ |
四、Z42H雙閘板閘閥主要連接尺寸，外形尺寸及重量
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
公稱壓力 PN(MPa) | 公稱通徑 | 連接尺寸mm | 外形尺寸mm | 重量 Kg | |||||||||
D | D1 | D2 | D6 | b | F1 | f | Z-d | L | W | H | |||
10 | 100 | 265 | 210 | 172 | 150 | 38 | 4．5 | 3 | 8-30 | 350 | 360 | 575 | 88 |
125 | 310 | 250 | 210 | 176 | 42 | 4．5 | 3 | 8-34 | 400 | 400 | 725 | 168 | |
150 | 350 | 290 | 250 | 204 | 46 | 4．5 | 3 | 12-34 | 450 | 500 | 758 | 235 | |
200 | 430 | 360 | 312 | 260 | 54 | 4．5 | 3 | 12-41 | 550 | 600 | 898 | 338 | |
225 | 470 | 400 | 352 | 287 | 56 | 4．5 | 3 | 12-41 | 650 | 600 | 1028 | 521 | |
250 | 500 | 430 | 382 | 313 | 60 | 4．5 | 3 | 12-41 | 650 | 640 | 1049 | 558 | |
300 | 585 | 500 | 442 | 364 | 70 | 4．5 | 4 | 16-48 | 750 | 540 | 1208 | 686 | |
