您當前位置：主頁 > 產品中心 > 閥門 > 閘閥 >

產品中心

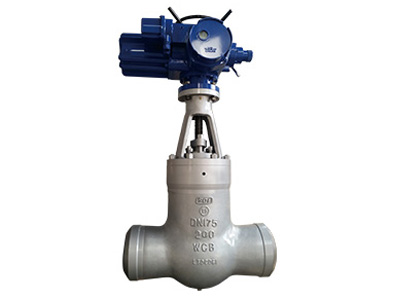

Z960/2Y-320高溫高壓電動焊接閘閥

類別：閘閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 1、制造與驗收技術條件按E101和JB/T3595-2002的規定。

    2、閥門試驗按JB/T3595-2002和JB2640-81的規定，閥門密封試驗和尚密封試驗壓力按                JB/T3595-2002的規定。

    3、結構長度按E101的規定或用戶提供尺寸。

    4、焊接坡口按電力工業管理標準78DG的規定或用戶提供尺寸。

    尺寸圖紙：

    主要尺寸：

    型號 公稱通徑DN(mm) 主要尺寸
    L D1 D2

    Z962H-200

    Z960Y-200

    Z962Y-P(54)100V

    Z960Y-P(54)100V

    		 150 700 164 200
    175 750 186 223
    200 800 200 262
    225 850 233 282
    250 950 275 325
    300 1194 312 380
    350 1300 366 430
    400 1450 410 470
    500 1600 500 570
    600 1750 580 640

    Z960Y-320

    Z960Y-P(57)170V

    		 150 700 150 200
    175 750 170 225
    200 800 200 262
    225 850 207 283
    250 950 250 325
    300 1194 265 377
    350 1300 366 430
    400 1450 410 470
    500 1600 500 570
    600 1750 580 640

    Z962H-250

    Z960Y-250

    Z962Y-P(54)140V

    Z960Y-P(54)140V

    		 150 700 150 200
    175 750 176 223
    200 800 200 262
    225 850 220 282
    250 950 265 325
    300 1194 305 380
    350 1300 366 430
    400 1450 410 470
    500 1600 500 570
    600 1750 580 640
    ?
