您當前位置：主頁 > 產品中心 > 閥門 > 閘閥 >

產品中心

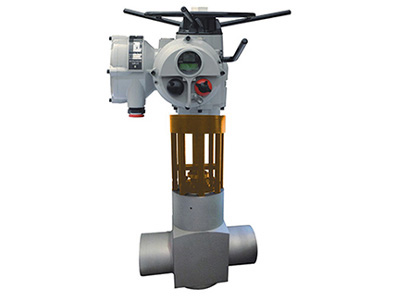

SGFZ960Y-420/F91高溫高壓鍛鋼閘閥

類別：閘閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 制造驗收技術標準

    1、制造與驗收技術條件按E101和JB/T3595-2002的規定。

    2、閥門試驗按JB/T3595-2002和JB2640-81的規定，閥門密封試驗和尚密封試驗壓力按JB/T3595-2002的規定。

    3、結構長度按E101的規定或用戶提供尺寸。

    4、焊接坡口按電力工業管理標準78DG的規定或用戶提供尺寸。

    主要零件材料：

    名稱 SDFZ960Y-320 SDFZ960Y-420 SDFZ960Y-PW(54)140V

    SDFZ960Y-PW(57)170V

    閥體 25#鍛鋼 12Cr1MoV
    閥座 25#鍛鋼 12Cr1MoV
    閥瓣 25#鍛鋼 12Cr1MoV
    閥蓋 25#鍛鋼 12Cr1MoV
    閥桿 2Cr13 25Cr2MoV

    尺寸圖紙：

    主要外形尺寸和連接尺寸：

    型號 TYPE:SDFZ960Y-320(鍛焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量
    150 700 1270 175 985 164 198 φ194×15 509.7
    175 750 1353 230 946 186 225 φ219×16 786
    225 850 1368 220 946 232 275 φ273×20 795
    型號 TYPE:SDFZ960Y-420(鍛焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量
    225 850 1350 230 1030 221 275 φ194×26 1097
    型號 TYPE:SDFZ960Y-PW(54)140V(鍛焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量
    150 700 1270 175 946 158 198 φ194×15 510
    225 850 1368 220 946 232 278 φ273×20 795
    型號 TYPE:SDFZ960Y-PW(57)170V(鍛焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量
    175 750 1358 230 946 179 222 φ219×20 786
    225 850 1350 230 1013 221 275 φ273×26 1097
    ?
