您當前位置：主頁 > 產品中心 > 閥門 > 閘閥 >

產品中心

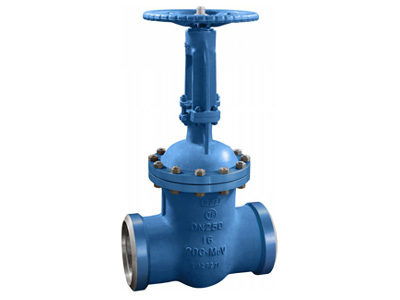

Z61Y-16I高溫焊接式合金閘閥

類別：閘閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 制造驗收技術標準

    1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-2002的規定。

    2、結構長度按E101的規定或按用戶提供尺寸。

    3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供尺寸。

    說明

    1、本焊接閘閥中部連接方式有法蘭連接與自密封兩種。

    2、閥體長度及焊接口尺寸倒角破度可根據用戶要求生產。

    主要零件材料

    零件名稱 材料牌號
    閥體 WCB WC6 WC9
    閥板 WCB WC6 WC9
    閥蓋 25 12Cr1MoV
    閥桿 2Cr13 25Cr2MoV
    閥座 25 12Cr1MoV
    密封環 S軟鋼、增強柔性石墨 S軟鋼、增強柔性石墨 S軟鋼、增強柔性石墨
    填料 增強柔性石墨
    支架 WCB WCB或WC6
    閥桿螺母 ZQAL9-4
    四開環 1Cr13 25Cr2MoV
    工作溫度 ≤593℃
    閥體材料

    20CrMoV、15Cr1MoV、WC6、WC9
    適用介質 蒸汽

    尺寸圖紙：

    尺寸表：

    型號 公稱通徑DN(mm) 主要尺寸
    L D D1 D2 H D0

    Z61Y-250

    Z61Y-320

    Z60Y-250

    Z60Y-320

    Z60Y-P54140V

    Z60Y-P54170V

    Z61Y-P54140V

    Z61Y-P57170V

    		 50 280 82 50 78 586 300
    65 350 105 68 93 650 320
    80 470 120 83 110 680 400
    100 550 150 108 145 755 450
    125 600 195 129 172 830 500
    150 700 225 166 183 1050 550
    175 750 255 166 183 1050 600
    200 800 285 208 243 1050 650
    225 850 300 208 243 1100 700
    ?
