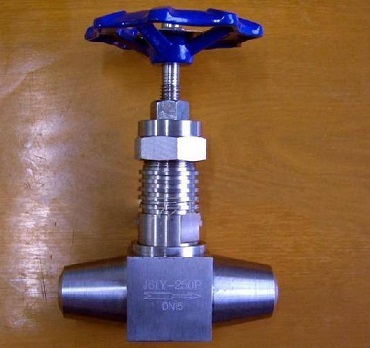

J61Y焊接針型閥

類別：針型閥 ? 發布時間：2020-12-25 12:27 ? 瀏覽： 次

　　上海滬貢閥門制造有限公司從事〖J61Y焊接針型閥〗的供應商,可提供焊接針型閥結構圖,焊接針型閥外形尺寸圖,焊接針型閥型號,焊接針型閥作用特點,焊接針型閥工作原理,焊接針型閥批發廠家,焊接針型閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于J61Y焊接針型閥說明書的詳細概述:

　　J61Y焊接針型閥是儀表測量管路系統中重要組成部分，該閥主要有截止閥和球閥，其作用是開啟或切斷管道通路。該閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，比其他類型的閥門能夠耐受更大的壓力，該閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體(如蒸汽、油品)介質的密封。

主要零件材料Materials for main parts

　　設計與制造：GB/T12223-89

　　焊接尺寸：JB/T 1751-75

　　結構長度：GB12221

　　檢驗與實驗：GB/T13927

零件名稱
Part name		 閥桿、閥蓋、螺栓Body,Bonnet bolt 閥桿、閥瓣密封圈Stem,Disc,Gasket 填料
Packing		 墊片
Gasket		 手柄
Hande
J61Y-170V 鉻鎳不銹鋼Cr.NiStainlesss steel 不銹鋼
Stainless steel		 聚四氧乙稀、柔性石墨PTEF,Soft graphite 橡膠石棉板Latex asbestos 優質碳鋼
High grade
Garbon steelll

主要性能規范Chief property and specifieation

J61Y焊接針型閥

型號
Type		 公稱壓力
(MPa)
Nominal
pressure		 試驗壓力PS(MPs)
Test pressure		 工作壓力(MPa)
Working
pressure		 工作溫度(℃)
Working
temperature		 適用介質Applicable
mediun
殼體Shell 密封
（液）Seal		 密封
（氣）Seal
J61Y-170V 24.0 7.0 17.6 0.6 17.0 V≤570℃ 電站、石油氣、水、油品等
Petroleun gas, Oil etc.
FJ61Y-160p 24.0 16.0 17.6 0.6 16.0 P≤200℃
T61Y-320 24.0 16.0 17.6 0.6 16.0 C≤200℃

　　J61Y焊接針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是J61Y焊接針型閥。儀表J61Y焊接針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。J61Y焊接針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。

焊接針型閥工作原理

　　J61Y焊接針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.J61Y焊接針型閥與壓力表配合使用.一般的J61Y焊接針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

焊接針型閥有哪些技術參數

　　1、公稱通徑6~40mm

　　2、壓力范圍1.6～42Mpa

　　3、適用介質水、油品、蒸汽、石油氣等

　　4、制造標準GB ANSI JIS

焊接針型閥在安裝的時候應該注意哪些事項

　　1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

　　2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。

焊接針型閥針對不同工況應如何選用應對

　　1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫J61Y焊接針型閥。

　　2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式J61Y焊接針型閥。

　　3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼J61Y焊接針型閥。

　　4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封J61Y焊接針型閥。

　　5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節J61Y焊接針型閥。

　　6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的J61Y焊接針型閥;埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。

　　7、成品油的輸送管線和貯存設備，選用法蘭連接的J61Y焊接針型閥。

　　8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的J61Y焊接針型閥。

　　9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的J61Y焊接針型閥。
?
