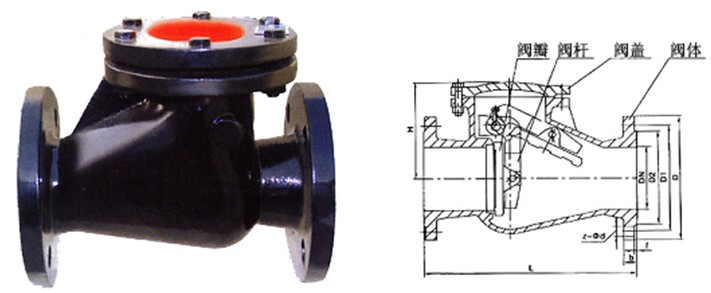

H44T鑄鐵旋啟式止回閥
類別：止回閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
一、H44T鑄鐵旋啟式止回閥
我公司產品特點：應用于工作溫度≤200℃的水、蒸汽介質的管路上，作防止介質逆流的單向啟閉用。
二、H44T鑄鐵旋啟式止回閥性能規范：
型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 應用介質 | |
| 強度（水）MPa | 密封（水）MPa | ||||
| H44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 水 |
零件名稱 | 材料 |
| 閥體、閥蓋、閥瓣 | 灰鑄鐵 |
| - | 銅 |
| 墊片 | 石棉板 |
型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | |||
| H44T-10 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 114 | 10 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 128 | 14 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 129 | 18 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 4-18 | 152 | 26 | |
| 100 | 350 | 215 | 180 | 155 | 22-3 | 8-18 | 159 | 30.5 | |
| 125 | 400 | 245 | 210 | 185 | 24-3 | 8-18 | 188 | 48 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 224 | 66 | |
| 200 | 495 | 335 | 295 | 265 | 26-3 | 26-3 | 252 | 95 | |
| 250 | 622 | 398 | 350 | 320 | 28-3 | 28-3 | 285 | 142 | |
| 300 | 698 | 440 | 400 | 368 | 28-4 | 28-4 | 351 | 200 | |
