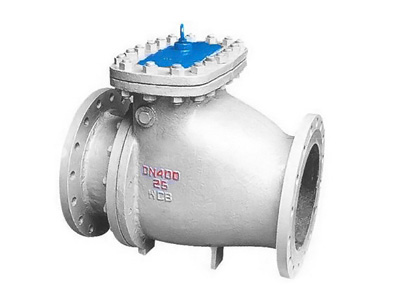

PH44H-25排渣止回閥

類別：止回閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

    啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

    止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。

    排渣止回閥主要適用于不超過6.4MPa、工作溫度≤200℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。

    主要性能規范：

    型號 公稱壓力PN(MPa) 試驗壓力（MPa） 工作溫度℃ 工作壓力(MPa) 適用介質
     殼體  密封
    PH44H-10C 1.0 1.5 1.1 ≤200 1.0 灰渣混合物
    PH44H-16C 1.6 2.4 1.76 1.6
    PH44H-25 2.5 3.8 2.8 2.5


    主要尺寸：

    型號 公稱

    通徑

    DN（mm）

    		 主要尺寸
    L D D1 D2 Z-φd b f H
    PH44H-10C 80 241 200 160 132 8-φ18 20 3 260
    100 292 220 180 156 8-φ18 20 3 270
    150 356 285 240 212 8-φ22 22 3 290
    200 495 340 295 268 8-φ22 22 3 345
    250 622 395 350 320 12-φ22 24 3 412
    300 698 445 400 370 12-φ22 26 4 468
    350 787 505 460 430 16-φ22 28 4 524
    400 900 565 515 482 16-φ26 30 4 600
    450 918 615 565 532 20-φ26 32 4 670
    500 978 670 620 585 20-φ26 34 4 750
    PH44H-16C 80 241 200 160 132 8-φ18 20 3 260
    100 292 220 180 156 8-φ18 20 3 270
    150 356 285 240 212 8-φ22 24 3 290
    200 495 340 295 268 12-φ22 24 3 345
    250 622 405 355 320 12-φ26 26 3 412
    300 698 460 410 370 12-φ26 28 4 468
    350 787 520 470 429 16-φ26 30 4 524
    400 900 580 525 480 16-φ30 32 4 600
    450 918 640 585 548 20-φ30 34 4 670
    500 978 705 650 608 20-φ34 44 4 750
    PH44H-25 80 318 200 160 132 8-φ18 24 3 260
    100 356 235 190 156 8-φ22 24 3 270
    150 444 300 250 212 8-φ26 28 3 290
    200 535 360 310 278 12-φ26 30 3 345
    250 622 425 370 335 12-φ30 32 3 412
    300 711 485 430 390 16-φ30 34 4 648
    350 838 555 490 450 16-φ33 38 4 524
    400 864 620 550 505 16-φ36 40 4 600
    450 978 670 600 555 20-φ36 42 4 670
    500 1016 730 660 615 20-φ36 44 4 750
    ?
