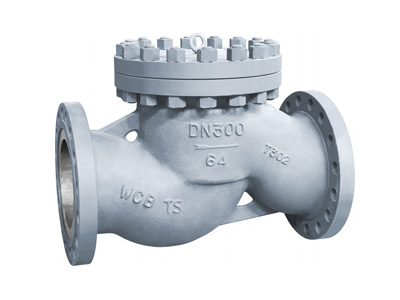

H41Y-64升降式止回閥

類別：止回閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 結構長度：GB 12221-89

    法蘭標準：JB79

    升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣， 用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器 介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿 軸線移動）。

    性能規范：

    試驗壓力（MPa） 公稱壓力PN（MPa）
    2.54.06.410.03.86.09.615.02.84.47.011.0
    殼體強度試驗
    密封試驗（液）
    密封試驗（氣） 0.5~0.7
    試用介質A C P R I

    水、油品、蒸汽 硝酸類 醋酸類 空氣、水

    使用溫度（℃） ≤425 ≤200 -40~+80 ≤550

    主要零件材料：

    產品類型 零件名稱
    閥體、閥蓋 閥瓣、閥座 墊片 優質碳鋼
    H41Y(C型) WCB或25 H：25+鉻不銹鋼

    Y：25+硬質合金

    		 不銹鋼帶-柔性石墨

    鋼帶石棉繞式墊片

    纏繞墊片

    		 合金
    H41Y(I型) 鉻鉬鋼 鉻鉬鋼+硬質合金
    H41Y(P型) 鉻鎳鈦不銹鋼 不銹鋼
    H41W(R型)

    尺寸圖紙：

    主要外形尺寸及連接尺寸：

    公稱

    壓力

    PN(MPa)

    		 公稱通徑DN L H D D1 D2 D6 b f f2 Z-d
    2.5 15 130 100 95 65 45

    		16 2

    		4-14
    20 150 105 105 75 55

    		16 2

    		4-14
    25 160 120 115 85 65

    		16 2

    		4-14
    32 180 130 135 100 78

    		18 2

    		4-18
    40 200 135 145 110 85

    		18 3

    		4-18
    50 230 149 160 125 100

    		20 3

    		4-18
    80 310 169 195 160 135

    		22 3

    		8-18
    100 350 194 230 190 160

    		24 3

    		8-23
    150 480 255 300 250 218

    		30 3

    		8-25
    200 600 305 360 310 278

    		34 3

    		12-25
    4.0 15 130 100 95 65 45 40 16 2 4 4-14
    20 150 105 105 75 55 51 16 2 4 4-14
    25 160 120 115 85 65 58 16 2 4 4-14
    32 180 130 135 100 78 66 18 2 4 4-18
    40 200 135 145 110 85 76 18 2 4 4-18
    50 230 149 160 125 100 88 20 3 4 4-18
    80 310 169 195 160 135 121 22 3 4 8-18
    100 350 194 230 190 160 150 24 3 4.5 8-23
    150 480 255 300 250 218 204 30 3 4.5 8-25
    200 600 305 375 320 282 260 38 3 4.5 12-30
    6.4 15 210 100 105 75 55 40 18 2 4 4-14
    20 230 110 125 90 68 51 20 2 4 4-18
    25 230 125 135 100 78 58 22 2 4 4-18
    32 260 140 150 110 82 66 24 2 4 4-23
    40 260 168 165 125 95 76 24 3 4 4-23
    50 300 170 175 135 105 88 26 3 4 4-23
    80 380 205 210 170 140 121 30 3 4 8-23
    100 430 230 250 200 168 150 32 3 4.5 8-25
    150 550 265 340 280 240 204 38 3 4.5 8-34
    200 650 310 405 345 300 260 44 3 4.5 12-34
    10.0 15 210 100 105 75 55 40 20 2 4 4-14
    20 230 110 125 90 68 51 22 2 4 4-18
    25 230 125 135 100 78 58 24 2 4 4-18
    32 260 140 150 110 82 66 24 2 4 4-23
    40 260 168 165 125 95 76 26 3 4 4-23
    50 300 170 195 145 112 88 28 3 4 4-25
    80 380 205 230 180 148 121 34 3 4 8-25
    100 430 230 265 210 172 150 38 3 4.5 8-30
    150 550 265 3540 290 250 204 46 3 4.5 12-34
    200 650 310 430 360 312 260 54 3 4.5 12-41
    ?
