進口氣動內螺紋三通球閥描述--
ALSO氣動內螺紋三通球閥由活塞式氣動執行器和內螺紋三通球閥組成,輸入0.4~0.7MPa氣源即可控制啟閉,并可遠程控制
進口氣動內螺紋三通球閥性能--
L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
進口氣動內螺紋三通球閥產品特點--
1.氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2.兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3.四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
4.T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
進口氣動內螺紋三通球閥氣動執行器--
氣動執行器有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；
大口徑閥門采用拔叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用（彈簧復位）
| 執行器型號 | AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構 |
進口氣動內螺紋三通球閥附件功能--
1.回訊器：亦稱限位開關，反饋開關信號(反饋是否開到位或關到位),普通型或防爆型;
2.電磁閥：雙作用選二位五通、單作用選二位三通(普通型或防爆型)
3.氣源處理三聯件：過濾器、減壓閥、油霧分離器,可氣源起穩壓、過濾作用(普通型或防爆型)
4.電-氣定位器：輸入4～20mA信號,實現閥門調節功能;
5.手輪機構：在氣源故障或停電情況下，轉動手輪機構，可實現手動開、關閥
進口氣動內螺紋三通球閥技術參數--
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 閥體形式 | 整體式，分體式閥體 | ||||||
| 連接形式 | 螺紋式，焊接式 | ||||||
| 閥芯形式 | "O"型球形閥芯 | ||||||
| 動作范圍 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | ||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||||||
| 死區 | 帶定位器：小于全行程的±2% | ||||||
| 可調范圍 | 250：1 | ||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | ||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||

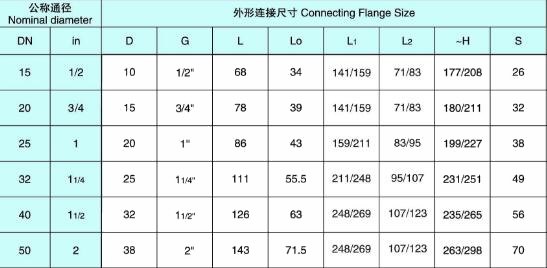

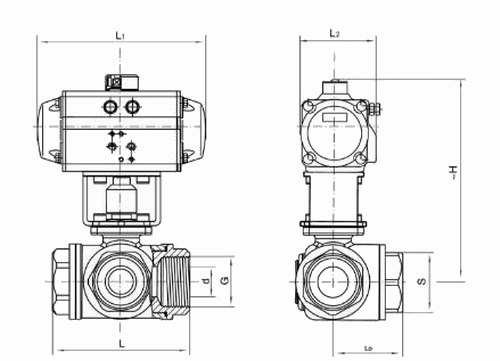

進口氣動內螺紋三通球閥外形尺寸--
進口氣動內螺紋三通球閥產品選型--
1.閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2.執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
