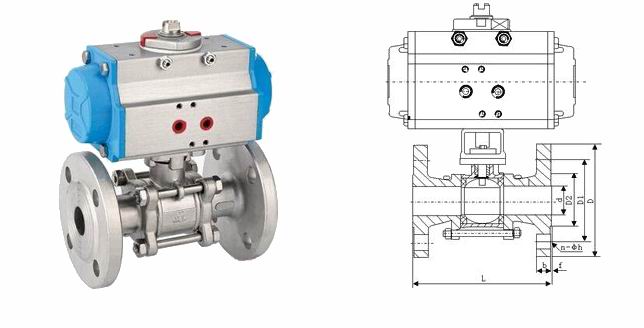

進口氣動三片式法蘭球閥描述--
ALSO氣動三片式法蘭球閥由活塞式氣動執行器和三片式法蘭球閥組成,輸入0.4~0.7MPa氣源即可控制啟閉,氣動執行器的執行速度快,并可遠程控制
進口氣動三片式法蘭球閥產品特征--
公稱壓力：1.6-2.5MPa
適用溫度范圍：-20～150℃
適用介質：水、油、氣及某些腐蝕性流體(W.O.G)
氣缸形式--
作用方式:雙作用式和單作用式
控作方式:開關型或調節型
氣動執行器--
氣動執行器有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用拔叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用（彈簧復位）；

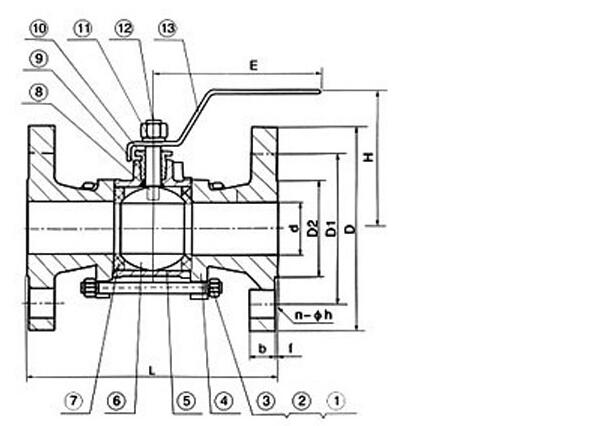

進口氣動三片式法蘭球閥主要零件材料--
|
序號NO |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
螺栓 |
不銹鋼SS304 |
碳鋼 |
|
2 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
3 |
螺母 |
不銹鋼SS304 |
碳鋼 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
5 |
閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
6 |
球 |
不銹鋼CF8 |
不銹鋼CF8 |
|
7 |
密封圈 |
PTFE |
PTFE |
|
8 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
9 |
填料 |
PTFE |
PTFE |
|
10 |
壓緊螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
進口氣動三片式法蘭球閥主要尺寸--
|
SIZE |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
140 |
180 |
250 |
|
W |
130 |
140 |
140 |
170 |
200 |
220 |
220 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
進口氣動三片式法蘭球閥附件選擇--
回訊器：亦稱限位開關，反饋開關信號(反饋是否開到位或關到位),普通型或防爆型;
電磁閥：雙作用選二位五通、單作用選二位三通(普通型或防爆型)
氣源處理三聯件：過濾器、減壓閥、油霧分離器,可氣源起穩壓、過濾作用(普通型或防爆型)
電-氣定位器：輸入4～20mA信號,實現閥門調節功能;
手輪機構：在氣源故障或停電情況下，轉動手輪機構，可實現手動開、關閥
