進口不銹鋼球閥
描述--
ALSO不銹鋼球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平滑的閥體內腔為介質提供了阻力很小、直通的流道,結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。
進口不銹鋼球閥
主要特點--
1.流體阻力小,操作快速靈活
2.結構簡單，相對體積小，重量輕，便于維修
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意
5.設計有防靜電，耐火結構
進口不銹鋼球閥 零部材料--
|
號 |
零件名稱 |
材質 |
|
|
GB |
ASTM |
||
|
1 |
閥體 |
WCB /1C18Ni9Ti |
A2116-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球體 |
1C18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石體 |
WCB |
A216-WCB |
|
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料壓蓋 |
WCB |
A2116-WCB |
|
10 |
定位片 |
25 |
A105 |
|
11 |
擋圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667 |
|
13 |
閥桿 |
2Cr13 |
A276-410 |
|
14 |
螺釘 |
35 |
A193-B7 |
|
15 |
止推墊片 |
PTFE |
PTFE |
進口不銹鋼球閥設計標準--
設計和制造標準按照: ASME B16.34；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5；
檢驗和測試按照: API598；
防火設計按照：API607；
平臺標準：ISO5211
進口不銹鋼球閥 技術規范--
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
進口不銹鋼球閥
選型范圍--
材料:304,304L,316,316L,304H,321
規格:1/2"~8"
連接:法蘭,內螺紋
壓力:PN16~PN40
溫度:-46℃ - +200℃

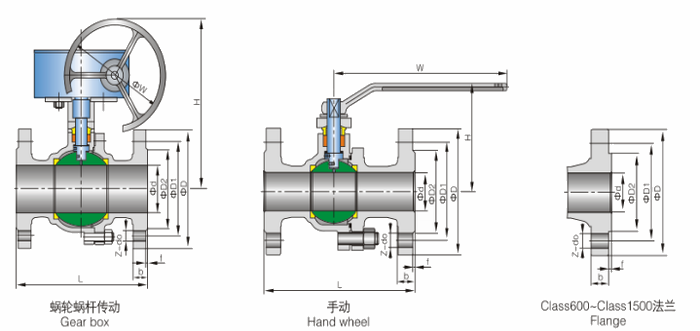

進口不銹鋼球閥 外形尺寸--
PN1.6MPa
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5MPa
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
PN4.0MPa
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
PN6.4MPa
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
PN10MPa
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 |
