類別：調節閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

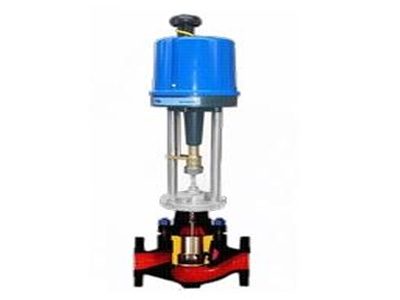

KHSC電動套筒調節閥適用于高壓差級易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閥蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
產品工作原理和用途：
KHSC電動套筒調節閥適用于高壓差級易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閥蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
產品結構特點：
①采用平衡式結構, 閥前后介質壓差對閥瓣產生的不平衡力非常小, 相同工況下同類型閥門所需要的執行機構推力小, 所以其閥桿直徑比單座非平衡閥設計或選擇更小。
②閥桿與填料之間的摩擦力比較小, 減小了閥門動作的阻力, 且閥桿和填料的磨損也小, 使用壽命增加。另外, 較小直徑的閥桿在中高溫時熱脹冷縮變化量小, 避免了在中高溫時閥桿與填料之間摩擦力增大或互相抱卡塞住的情況發生。
③由于新型套筒閥是平衡式結構, 與非平衡式的直通單座閥比較, 所配置的執行機構可以比較小, 但卻可以克服比直通單座調節閥高的介質壓差。例如, DN200/ DN250/ DN300 的新型套筒調節閥只需配置C60 氣缸式執行機構, 不需要更大的氣缸執行機構。較大閥座直徑時, 允許工作壓差是相同配置直通單座調節閥的2 倍左右, 也可配置薄膜式執行機構和防爆電動執行機構。
④新型套筒調節閥采用自對中無螺紋卡入式閥座結構和模塊化設計, 閥門拆裝方便, 并能達到Ⅳ級以上泄漏量標準。
⑤在150℃以下時, 金屬硬密封可以達到Ⅳ級以上泄漏量標準, 聚四氟乙烯軟密封可以達到Ⅵ級泄漏量標準。DN200/ DN250/ DN300 的新型套筒調節閥使用壽命高于直通單座調節閥。
產品性能參數：
公稱通徑 |
DN40-DN300 (11/2″-12″) |
閥作用型式 |
氣關式（正作用執行機構）或氣開式（反作用執行機構） |
公稱壓力 |
PN1.0～PN6.4MPa(CLASS125Lb～CLASS600Lb)(10K～40K) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構 |
連接方式 |
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型 |
閥體型式 |
直通單座套筒型鑄造球型閥 |
適用溫度 |
常溫型（P）：-17～+230℃。伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃。伸長Ⅱ型（E2I）：-100～-45℃。伸長Ⅱ型（E2W）：-196～-100℃ |
閥芯型式 |
單座套筒式柱塞型閥芯 |
驅動方式 |
氣動 |
流量特性 |
線性特性 |
機構型式 |
多彈簧氣動薄膜執行機構 |
泄漏量 |
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級 軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976V級 |
彈簧范圍 |
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） |
回差 |
全行程的≤1%(帶定位器)，≤3%（不帶定位器） |
供氣壓力 |
140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型） |
基本誤差 |
全行程的≤±1%(帶定位器)， ≤±5%（不帶定位器） |
氣源接口 |
Rc1/4” |
可調范圍 |
25：1或50：1 |
環境溫度 |
-30～+70℃ |
套筒形式 |
分離式套筒 |
產品主要零件材料：
填料 |
閥體、閥蓋 |
膜片 |
密封圈 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
丁腈橡膠 |
產品主要尺寸：
法蘭距mm
公稱通徑 |
A |
|||||||
ANSI 125FF、PN1.6 ANSI 150 RF JIS 10K FF，RF |
JIS 16K RF |
ANSI 300RF JIS20、30KRF JIS 30K RF |
JIS 600 RF JIS 40K RF PN6.4 |
JIS 16K 溝槽型 嵌入型 |
JIS 20K 溝槽型 嵌入型 |
JIS 30K 溝槽型 嵌入型 |
JIS 40K 溝槽型 嵌入型 |
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
注：法蘭距符合IEC534-3標準
公稱通徑 |
A |
||||||
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
ANSI 300 LG |
ANSI 600 LG |
ANSI 150 SW、BW |
ANSI 150、600 SW、BW |
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
產品外形尺寸：
公稱 通徑 |
執行機構 |
H |
C |
φB |
E |
|||
常溫型（P） |
伸長Ⅰ型（E1） |
伸長Ⅱ型（E2I） |
伸長Ⅱ型（E2W） |
|||||
40 |
LHA1D、R |
425 |
590 |
705 |
945 |
230 |
218 |
70 |
LHA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
||
LHA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
||
50 |
LHA1D、R |
425 |
595 |
710 |
950 |
230 |
218 |
80 |
LHA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
||
LHA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
||
65 |
LHA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
LHA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
||
LHA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
||
80 |
LHA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
LHA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
||
LHA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
||
100 |
LHA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
LHA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
||
LHA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
||
LVA5D |
1300 |
1515 |
1710 |
1940 |
- |
620 |
||
LVA5R |
1420 |
1635 |
1820 |
2050 |
- |
620 |
||
LVA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
||
LVP5 |
940 |
1155 |
1340 |
1570 |
- |
345 |
||
150 |
LHA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
LHA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
||
LVA5D |
1360 |
1620 |
1870 |
2000 |
- |
620 |
||
LVA5R |
1480 |
1740 |
1980 |
2110 |
- |
620 |
||
LVA6R |
1220 |
1480 |
1720 |
1850 |
- |
445 |
||
LVP5 |
1000 |
1260 |
1500 |
1630 |
- |
345 |
||
LVP6 |
1210 |
1470 |
1710 |
1840 |
- |
445 |
||
LVP7 |
1290 |
1550 |
1790 |
1920 |
- |
545 |
||
200 |
LHA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
LVA5D |
1475 |
1740 |
2025 |
2155 |
- |
620 |
||
LVA5R |
1585 |
1850 |
2145 |
2275 |
- |
620 |
||
LVP5 |
1165 |
1425 |
1665 |
1795 |
- |
345 |
||
LVP6 |
1375 |
1635 |
1875 |
2005 |
- |
445 |
||
LVP7 |
1455 |
1715 |
1955 |
2085 |
- |
545 |
||
