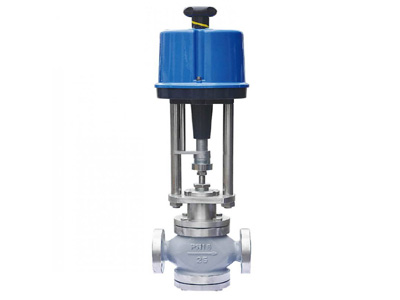

ZDLN電子式雙座電動調節閥

類別：調節閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • ZDLN電子式雙座電動調節閥產品特點結構優越：等截面低流阻流道，額定流量系數大。調節性好：可調范圍大，流量特性可選等百分比或線性。密封性好：可選擇軟密封、波紋管密封，提高密封性能。

    產品特點 閥體參數

    結構優越：等截面低流阻流道，額定流量系數大

    		 公稱壓力  PN10、PN16、PN40、PN64
    調節性好：可調范圍大，流量特性可選等百分比或線性 連接方式  法蘭式、（特制：焊接式）
    密封性好：可選擇軟密封、波紋管密封，提高密封性能 閥體材質  WCB、SS304、SS316、SS316L
    應用普遍：多種閥座結構、散熱片，適應不同壓差溫度 閥芯材質  SS、SS304、SS316、SS316L、司太萊堆焊
    技術參數 密封材料  PTFE、硬密封、特殊高溫材料
    作用方式  電開式、電關式 波 紋 管  SS、SS304、SS316
    閥座結構  N雙座 填    料  聚四氟乙烯、柔性石墨
    流量特性  等百分比、線性 推    桿  襯套2Cr13
    可調范圍  50：1 墊    片  橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片
    密封等級  Ⅲ、Ⅳ、Ⅴ、Ⅵ 法蘭標準  GB9113-88、JB/T79-94、GB2555-81
    基本誤差  ±2.5% 特制法蘭  ANSI、JIS、DIN
    環境溫度  -30℃～+70℃（防爆型：-20℃～+60℃） 流體溫度   C3組-20℃～200℃
    輸入信號  4~20mA DC、0~10V DC C4組-40℃～250℃
    輸出信號  4~20mA DC、0~10V DC C5組-40℃～450℃
    電源電壓  AC220V50HZ；380V.AC 50Hz 24AC/DC C7組-60℃～450℃

    主要技術參數和性能指標
    公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200
    額定流量系數Kv 直線 12.1 10.4 30.3 48.3 75.9 121 193.6 302.5 484 759
    等百分比 11 17.6 27.5 44 69.3 110 176 275 440 693
    額定行程 16 25 40 60
    允許泄漏量 硬密封：II、IV級 軟密封：VI級
    使用環境濕度（℃） 電動調節閥：≤95%
    *本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數

    配套電動執行機構有關技術參數
    公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200
    電機型號 普通型 ZAZ-60 DKZ-310 ZAZ-60 DKZ-310 DKZ-410 DKZ-410 DKZ-510
    電子型 JHZAZ1 JHZAZ2 JHZAZ3 JHZAZ3
    電機推力(N) 普通型 400 4000 400 4000 6400 6400 16000
    電子型 2000 4000 6000 8000
    全行程時間(S) 普通型 12.5 20 32 48
    電子型 30 30 48 60
    消耗功率(W) 普通型 28 35
    電子型 6 15 25 40
    *表中數據為常規配置，具體選用可根據主要參數用戶要求而定。

    允許壓差 電動雙座調節閥允許壓差表
    公稱通徑/推力(N) 25 32 40 50 65 80 100 125 150 200
    400 3.97 3.08 2.44 1.94





    2000 6.40








    4000 6.40 6.40 6.40 6.40





    6000



    		6.40 6.40 6.40


    6400



    		6.40 6.40 6.40 6.40 6.40 5.13
    8000






    		6.40 6.40 6.40
    16000






    		6.40 6.40 6.40
    *允許壓差值若大于公稱壓力，則取公稱壓力值。

    外形尺寸及重量 （普通型） 單位:mm
    公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200
    A 460 53 630
    B 230 230 260
    H1 490 540 625
    L PN16/40 160 180 200 230 290 310 350 400 480 600
    PN64 230 260 260 300 340 380 430 500 550 650
    H2 295 330 340 362 424 462 482 656 691 752
    H3 110 130 135 148 174 194 204 260 280 346
    重量kg PN16/40 59 60 65 68 100 112 126 188 211 260
    PN64 63 64 74 78 109 135 160 233 256 305

    外形尺寸及重量 （電子型） 單位:mm
    公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200
    d Φ155 Φ162 Φ170
    H4 290 325 380
    L PN16/40 160 180 200 230 290 310 350 400 480 600
    PN64 230 260 260 300 340 380 430 500 550 650
    H5 295 330 340 362 424 462 482 656 691 752
    H6 110 130 135 148 174 194 204 260 280 346
    重量kg PN16/40 19 21 26 28 59 71 85 132 155 205
    PN64 23 28 36 38 68 94 116 176 201 255
    備注：
    *法蘭密封面型式：PN10、PN16為凸面，PN40、PN64為凹凸面、閥體為凹面。
    *結構長度：按GB12221-89標準
    *夾套保溫型夾套載熱體接口：對焊Φ18*4
    *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、JPI等標準。
    ?
