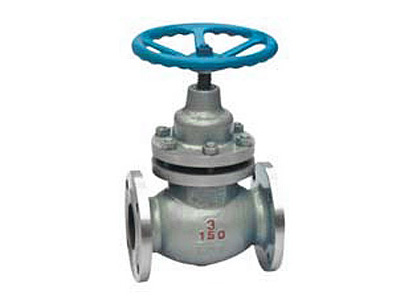

UJ41H(Y)-150系列美標磅級柱塞截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • UJ41H(Y)-150系列

    UJ44H(Y)-150系列

    栓塞式截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。 閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周?chē)?的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節 流量。

    栓塞式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封 面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿 的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小， 而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

    美標磅級柱塞截止閥主要結構尺寸表：

    壓力級（磅級） 公稱通徑（DN） 主要尺寸及連接尺寸
    in mm L D D1 D2 b Z-φd Do
    150 1/2 15 108 89 60.5 35 10 4-φ15 100
    3/4 20 117 98 70 43 11 4-φ15 120
    1 25 127 108 79.5 51 12 4-φ15 120
    11/4 32 140 117 89 63 13 4-φ15 140
    11/2 40 165 127 98.5 73 15 4-φ15 160
    2 50 203 152 120.5 95 16 4-φ19 200
    2 1/2 65 216 178 139.5 105 18 4-φ19 220
    3 80 241 190 152.5 127 19 4-φ19 240
    4 100 292 229 190.5 157 24 8-φ19 280
    5 125 356 254 216 186 24 8-φ22 360
    6 150 406 297 241.5 216 26 8-φ22 400
    8 200 495 343 298.5 270 29 8-φ22 450
    10 250 622 406 362 324 31 12-φ25 500
    12 300 698 483 432 381 32 12-φ25 600
    14 350 787 533 476.5 413 35 12-φ29 600
    16 400 914 597 539.5 470 37 16-φ29 700

    內螺紋連接柱塞截止閥主要結構尺寸：

    公稱通徑（DN） 主要尺寸及連接尺寸 重量
    閥體長度L 接頭長度L1 接頭長度S 手輪直徑Do 管螺紋G(寸) 關閉高度H～ 開啟高度H1～
    15 90 14 32 80 112 145 157 2.0
    20 100 16 36 100 3/4 149 165 2 5
    25 120 18 46 120 1 166 184 3 5
    32 140 20 55 140 11/4 187 213 5 5
    40 170 22 80 160 11/2 208 236 8.0
    50 200 24 95 200 2 234 268 12 5
    ?
