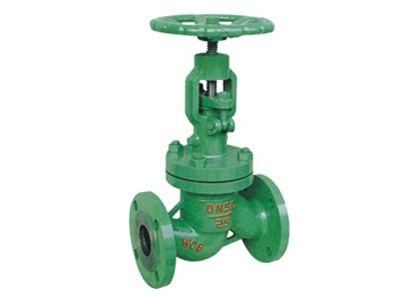

NKJ41H-25C真空截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 1、本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。

    2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。

    3、結構簡單、緊湊、檢修方便，使用壽命長。

    4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。

    5、本系列閥門連接形式分法蘭、焊接兩種。

    主要結構特點及用途：

    1、本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。

    2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。

    3、結構簡單、緊湊、檢修方便，使用壽命長。

    4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。

    5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。

    該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

    主要性能規范：

    產品類型

    Product type

    		 殼體強度試驗/MPa

    Sheli strangth test

    		 上密封試驗/MPa

    Back seal test

    		 密封試驗/MPa

    Seal test

    		 適用介質

    Applicable

    medium

    		 適用溫度/℃

    Applicable

    temperature
    NKJ41H-40 6.O 4.4 4.4 水、蒸汽、空氣

    Water、Steam、Air

    		 ≤425
    NKJ41H-64 96 7.O 7.O
    NKJ41H-100 15.O 11.0 11.O
    NKJ41Y-40l 6.O 4.4 4.4 水、蒸汽、空氣

    Water、Steam、Air

    		 ≤550
    NKJ41Y-64l 9.6 7.0 7.O
    NKJ41Y-1OOI 15.O 11.O 11.O

    主要零件材料:

    零件名稱 閥體、閥蓋 閥桿

    閥瓣

    		 密封面 閥桿螺母 填料 緊固件
    NKJ41H-C型 25或WCB 鉻不銹鋼 鉻不銹鋼

    H：合金鋼

    H：alloy steel

    鋁青銅

    膨脹復合石墨

    		 優質碳鋼
    NKJ41Y-l型 鉻鉬鋼 25Cr2M0v  12CrlMo 1VA Y：硬質合金

    鉻鉬鋼

    主要尺寸及重量:

    公稱通徑

    DN/mm

    		 公稱壓力

    PN/MPa

    主要外形尺寸和連接尺寸/mm
    L H D D0 D1 L1 α W
    10 4.0 130 245 36 11 18.4 10 - 120
    15 130 245 36 16 22.5 10 - 120
    20 150 265 44 21 28.5 11 - 160
    25 160 270 48 26 34.5 12 - 200
    32 180 285 48 34 - - 37o30’ 200
    40 200 320 55 40 - - 37o30’ 240
    50 230 365 64 48 - - 37o30’ 320
    65 290 410 82 66 - - 37o30’ 300
    80 310 430 95 78 - - 37o30’ 300
    100 350 470 117 100 - - 37o30’ 350
    125 400 500 143 126 - - 37o30’ 350
    150 480 533 167 150 - - 37o30’ 400
    1O 6.4 130 245 36 10 18.4 10 - 120
    15 130 245 36 15 22.5 10 - 120
    20 150 265 44 20 28.5 11 - 160
    25 160 270 48 25 34.5 12 - 200
    32 180 280 48 33 - - 37o30’ 200
    40 200 320 55 39 - - 37o30’ 240
    50 230 365 64 48 - - 37o30’ 320
    65 290 410 82 65 - - 37o30’ 320
    80 310 430 95 76 - - 37o30’ 360
    100 350 470 117 98 - - 37o30’ 400
    125 480 500 143 123 - - 37o30’ 400
    150 480 533 167 148 - - 37o30’ 500
    10 10.0 130 245 36 10 18.4 10 - 120
    15 130 245 36 14 22.5 10 - 120
    20 150 265 44 20 28.5 11 - 160
    25 160 270 48 25 34.5 12 - 200
    32 180 285 48 32 - - 37o30’ 200
    40 200 320 55 38 - - 37o30’ 240
    50 230 355 64 48 - - 37o30’ 320
    65 290 410 82 63 - - 37o30’ 320
    80 310 430 95 74 - - 37o30’ 360
    100 350 470 117 97 - - 37o30’ 400
    125 400 500 143 123 - - 37o30’ 400
    150 480 533 167 148 - - 37o30’ 500
    ?
