您當前位置：主頁 > 產品中心 > 閥門 > 截止閥 >

產品中心

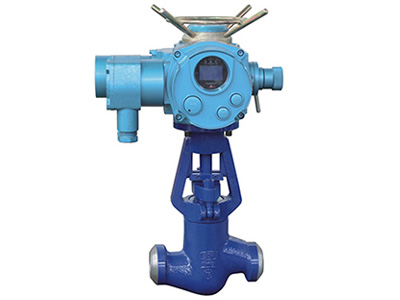

J961Y-P54170V高溫高壓電動截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 制造驗收技術標準

    1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-2002的規定。

    2、結構長度按E101的規定或按用戶提供尺寸。

    3、焊接坡口按電力工業管理標準78DG的規定或按用戶提供尺寸。

    說明

    1、本焊接閘閥中部連接方式有法蘭連接與自密封兩種。

    2、閥體長度及焊接口尺寸倒角破度可根據用戶要求生產。

    性能規范：

    型號 公稱壓力 試驗壓力（MPa） 工作壓力（MPa） 工作溫度（℃） 適用介質
    強度試驗 密封試驗/上密封試驗
    Z961(960、962)

    Y-250

    		 25 37.5 27.5 - ≤425 水、蒸汽
    Z961(960、962)

    Y-320

    		 32 48.0 36.0 - ≤425
    Z961(960、962)

    Y-P54 100

    		 - 30.0 22.0 P5410 ≤540 蒸汽
    Z961(960、962)

    Y-P54 170

    		 - 48.0 36.0 P5417 ≤540

    主要零件材料：

    零件名稱 材料牌號
    閥體 WCB WC6 WC9
    閥板 WCB WC6 WC9
    閥蓋 25 12Cr1MoVA
    閥桿 2Cr13 20Cr1MoVA
    閥座 25 12Cr1MoVA
    密封環 S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨）
    填料 增強柔性石墨
    支架 WCB WCB或WC6
    閥桿螺母  ZQAL9-4
    四開環 1Cr13 20Cr1MoVA
    工作溫度 V型≤540℃≤570℃；其余型≤540℃≤570℃
    閥體材料

    V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV
    適用介質 水、蒸汽

    主要尺寸：

    公稱通徑 J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
    主要外形尺寸和I連接尺寸
    L D1 D2 D3 α H
    15 150 17 36 / 37.5° 518
    20 170 22 42 / 37.5° 518
    25 170 26 42 / 37.5° 518
    32 180 31 44 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50 350 50 82 / 32° 748
    65 330 69 100 110 32° 829
    80 470 84 108 130 32° 898
    100 560 107 144 165 32° 913
    J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
    15 150 17 40 / 37.5° 518
    20 170 22 46 / 37.5° 518
    25 170 26 46 / 37.5° 518
    32 180 31 49 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50 350 50 90 / 32° 748
    65 330 69 104 115 32° 829
    80 470 84 110 140 32° 898
    100 560 107 148 170 32° 913
    ?
