您當前位置：主頁 > 產品中心 > 閥門 > 截止閥 >

產品中心

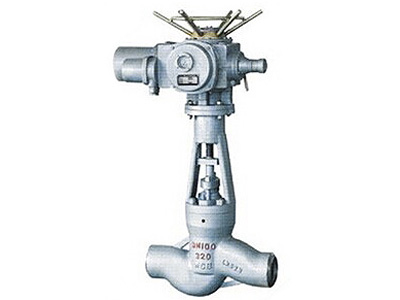

高溫高壓電動截止閥

類別：截止閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 主要特點及用途

    1、閥門與管路連接采用焊接式結構。

    2、密封面不易磨損、擦傷、密封性能好、壽命長。

    3、結構緊湊、啟閉性好、高度小、維修方便。

    4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

    制造驗收技術標準

    1、制造驗收技術條件按JB/T3595或E101的規定。

    2、閥門結構長度按ANSI B16.10或E101的規定。

    3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

    主要性能規范和使用范圍：

    產品型號 公稱壓力（MPa) 實驗壓力（MPa) 工作壓力（MPa) 工作溫度（℃） 使用介質
    客體強度 密封 P54 P55 P57
    J961H(Y)-100 10 15 11 / / / ≤425 水、蒸汽、油品
    J961H(Y)-200 20 30 22 / / /
    J961H(Y)-250 25 38 28 / / /
    J961H(Y)-320 32 48 36 / / /
    J961Y-P54/100V 20 30 22 10 / / ≤540 蒸汽
    J961Y-P54/140V 25 38 28 14 / /
    J961Y-P54/170V 32 48 36 17 / /
    J961Y-P55/100V 25 38 28 / 10 / ≤550
    J961Y-P55/140V 32 48 36 / 14 /
    J961Y-P55/170V / 53 39 / 17 /
    J961Y-P57/100V / 48 36 / / 10 ≤570
    J961Y-P57/140V / 55 40 / / 14
    J961Y-P57/170V / 60 44 / / 17

    主要尺寸：

    公稱通徑 J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
    主要外形尺寸和I連接尺寸
    L D1 D2 D3 α H
    15 150 17 36 / 37.5° 518
    20 170 22 42 / 37.5° 518
    25 170 26 42 / 37.5° 518
    32 180 31 44 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50 350 50 82 / 32° 748
    65 330 69 100 110 32° 829
    80 470 84 108 130 32° 898
    100 560 107 144 165 32° 913
    J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
    15 150 17 40 / 37.5° 518
    20 170 22 46 / 37.5° 518
    25 170 26 46 / 37.5° 518
    32 180 31 49 / 37.5° 560
    40 230 38 60 / 37.5° 545
    50 350 50 90 / 32° 748
    65 330 69 104 115 32° 829
    80 470 84 110 140 32° 898
    100 560 107 148 170 32° 913
    ?
