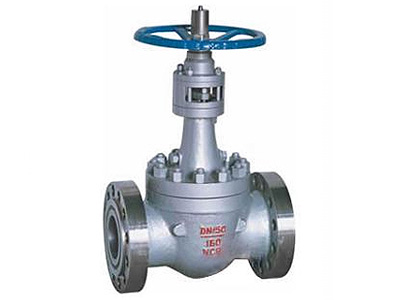

軌道球閥

類別：球閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 軌道球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。

    主要設計參數

    公稱通徑：25~300mm 1"~12"

    公稱壓力：PN1.6~15.0MPa、Class 150~1500Lb

    結構長度：ANSI B16.10、GB 12221-89

    連接形式：

    法蘭連接：JB/T 79-94、GB9112-9131-88、 HGJ 44~76-91、ANSI B16.5

    焊接：GB 12224-89、ANSI B16.25

    驅動方式：手動、氣動、電動等

    API規格：結構長度：ANSI B16.10

    法蘭標準：ANSI B16.5

    焊接標準：ANSI B16.25

    GB規格：結構長度：GB 12221-89

    法蘭標準：GB 9113-88

    焊接標準：GB12224-89

    尺寸圖紙：

    零部件名稱與材質：

    序號 標準 材質
    名稱 GB ASTM GB ASTM GB ASTM GB ASTM
    1 閥體 WCB25 WCB ZG20CrMo WCS ZG1Cr18NiTi CF8 ZG0Cr18Ni12Mo2Ti CF8
    2 球體 2Cr13 410型 2Cr13 410型 1Cr18Ni9Ti CF8 0Cr18Ni12Mo2Ti CF8
    3 閥蓋 WCB25 WCB ZG20CrMo WCS ZG1Cr18NiTi CF8 ZG0Cr18Ni12Mo2Ti CF8
    4 填料

    5 閥桿 1Cr13 430型 1Cr13 430型 1Cr18Ni9Ti CF8 0Cr18NH2Mo2Ti CF8
    6 手輪 Q235-A
    7 密封面 2Cr13/STL合金 Alloy /PTFE
    適用溫度 ≤425℃ ≤600℃ ≤500℃ ≤500℃

    尺寸表(API)：

    CLASS 150Lb

    		(mm)
    DN 50 80 100 150 200 250 300
    L 216 282 305 403 457 673 762
    D 152 190 229 279 343 406 482.6
    D1 120.5 152.5 190.5 241.5 298.5 362 431.8
    H 381 400 508 691 778 989 1289
    CLASS 300Lb

    		(mm)
    DN 50 80 100 150 200 250 300
    L 216 282 305 403 502 673 762
    D 165 210 254 318 381 445 520.8
    D1 127 168.5 200 270 330 387.5 451
    H 381 400 508 691 778 989 1289
    CLASS 600Lb

    		(mm)
    DN 50 80 100 150 200 250 300
    L 292 356 432 559 660 787 838
    D 165 241 273 355.6 419.5 508 559
    D1 127 190.5 216 292.1 349.2 431.8 489
    H 381 492 575 773 933 1238 1348
    CLASS 900Lb

    		(mm)
    DN 50 80 100 150 200 250 300
    L 371 384 460 613 740 841 968
    D 216 241 292 381 470 546 610
    D1 165 190.5 235 317.5 393.7 470 533.5
    H 478 559 575 897 1202 1326 1508
    CLASS 1500Lb

    		(mm)
    DN 50 80 100 150 200 250 300
    L 371 473 549 711 841 1000 1146
    D 216 267 311 394 483 584 675
    D1 165 203 241.5 317.5 393.7 482.5 571.5
    H 478 559 643 1145 1650 1865 2207

    尺寸表（GB）：

    PN16(1.6MPa)

    		(mm)
    DN 50 80 100 150 200 250 300
    L 203 241 305 394 457 533 610
    D 165 200 220 285 340 405 460
    D1 125 160 180 240 295 355 410
    H 290 350 380 460 540 620 700
    PN25(2.5MPa)

    		(mm)
    DN 50 80 100 150 200 250 300
    L 230 310 350 480 600 730 850
    D 165 200 235 300 360 425 485
    D1 125 160 190 250 310 370 430
    H 290 350 380 460 540 620 700
    PN40(4.0MPa)

    		(mm)
    DN 50 80 100 150 200 250 300
    L 230 310 350 400 600 730 850
    D 165 200 235 300 375 450 515
    D1 125 160 190 250 320 385 450
    H 290 350 360 460 540 620 700
    PN50(5.0MPa)

    		(mm)
    DN 50 80 100 150 200 250 300
    L 230 310 350 480 600 730 850
    D 165 210 255 320 380 445 520
    D1 127 169 200 270 330 380 451
    H 290 350 360 460 540 620 700
    PN100(10.0MPa)

    		(mm)
    DN 50 80 100 150 200 250 300
    L 292 356 432 559 660 787 838
    D 165 210 275 355 420 510 560
    D1 127 169 216 292 349 432 489
    H 290 350 380 460 540 620 700
    PN150(15.0MPa)

    		(mm)
    DN 50 80 100 150 200 250 300
    L 292 356 432 559 660 787 838
    D 215 240 295 380 470 545 610
    D1 165 191 235 318 394 470 534
    H 290 350 380 460 540 620 700
    ?
