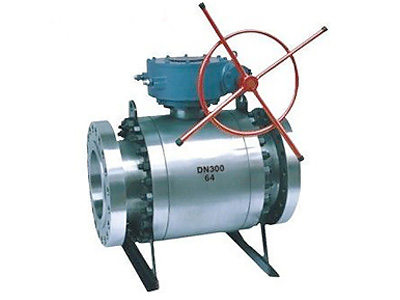

SGFQ347Y-100R固定球鍛鋼球閥（抗硫球閥）

類別：球閥 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次

  • 詳細信息

    • 主要設計參數

    結構特征：三段式固定軸支撐，閥體、閥蓋及球統一為鍛件

    尺 寸：全通徑：DN 50～400(2"～16"）

    縮口：DN 50～450(2"～16"）

    壓力：PN 1.6～15.0MPa、ANSI級150~1500Lb

    防火試驗：按API 607和BS 6755 II經火燒試驗

    防腐蝕：閥體選用各種防腐材料，閥桿、球、固定軸和閥座可按美國標準進行鍍鎳

    驅動方式：小口徑手動操作，大口徑使用蝸輪操作，可根據要求配用氣動、電動或液動等執行機構

    抗 硫：選用符合NACE 01-75標準材料，并結合其它要求進行設計制造。

    固定球鍛鋼球閥尺寸表：

    2.0MPa(l50Lb)
    通徑 L L0 L1 D D1 D2 H H1 B d n kg
    50 203 400 143 152 121 92 153 139 16 19 4 30
    80 241 600 172 190 152 127 195 178 19 19 4 50
    100 305 850 191 229 190 157 213 191 24 19 8 90
    150 394

    		311 279 241 216 535 184 25 22 8 203
    200 457

    		311 343 298 270 504 221 28 22 8 289
    250 533

    		311 406 362 324 608 258 30 25 12 450
    300 610

    		311 483 432 381 647 282 32 25 12 588
    350 686

    		428 533 476 413 813 352 35 28 12 814
    400 762

    		535 597 540 470 882 417 37 28 16 1078
    5.0MPa(300Lb)
    50 216 400 143 165 127 92 153 139 22 19 8 32
    80 283 600 172 210 168 127 195 178 28 22 8 52
    100 304 850 191 254 200 157 213 191 32 22 8 97
    150 403

    		311 318 270 216 535 184 37 22 12 204
    200 502

    		311 381 330 270 564 221 41 25 12 322
    250 568

    		428 445 387 324 729 268 48 28 16 535
    300 648

    		428 521 451 381 774 298 51 32 16 775
    350 762

    		428 584 514 413 813 352 54 32 20 1098
    400 838

    		428 648 572 470 931 417 57 35 20 1488
    10.0MPa(600Lb)
    50 292 588 143 165 127 92 153 118 32 19 8 32
    80 356 1251 172 210 168 127 195 145 38 22 8 64
    100 432 1301 191 273 216 157 213 180 45 25 8 122
    150 559

    		311 356 292 216 535 184 54 28 12 267
    200 660

    		428 419 349 270 583 246 62 32 12 521
    250 787

    		428 508 432 324 750 290 70 35 16 773
    300 838

    		535 559 489 381 803 345 73 35 20 1118
    350 889

    		428 603 527 413 813 352 76 38 20 1138
    400 990

    		428 686 603 470 983 426 83 41 20 1588
    15.0MPa(900Lb)
    50 368 588 128 216 165 92 162 118 45 25 8 48
    80 381 1251 158 241 190 127 204 145 45 25 8 78
    100 457 1301 191 292 235 157 239 180 51 32 8 138
    150 610

    		311 381 318 216 540 198 62 32 12 390
    200 737

    		311 470 394 270 775 250 70 38 12 700
    250 838

    		428 546 470 324 805 305 76 38 16 1100
    300 965

    		428 610 533 381 870 349 86 38 20 1750
    350 1029

    		428 641 559 413 908 387 92 41 20 2300
    400 1130

    		428 705 616 470 914 431 95 44 20 3500
    ?
